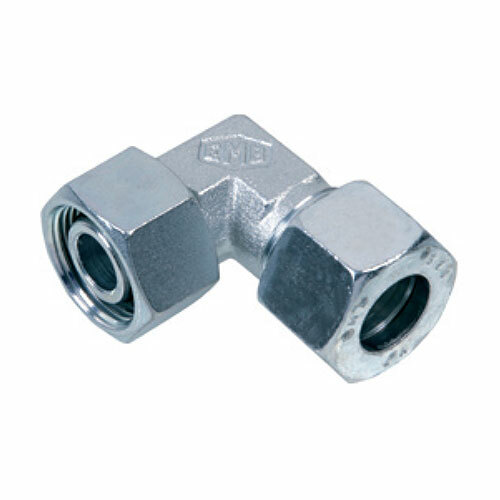

Kolena VBK
- ocelová šroubení s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit |
Trubka D (mm) |
Délka L (mm) |
Výška L2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VBK-6L | 500 | M12 × 1,5 | 6 | 27,0 | 26,0 | 163,53 Kč | 197,87 Kč | 6,29 € | 7,61 € | 0 | ks | |
| VBK-8L | 500 | M14 × 1,5 | 8 | 29,0 | 27,5 | 160,19 Kč | 193,83 Kč | 6,16 € | 7,45 € | 0 | ks | |
| VBK-10L | 500 | M16 × 1,5 | 10 | 30,0 | 29,0 | 174,83 Kč | 211,54 Kč | 6,72 € | 8,13 € | 0 | ks | |
| VBK-12L | 400 | M18 × 1,5 | 12 | 32,0 | 29,5 | 239,96 Kč | 290,35 Kč | 9,23 € | 11,17 € | 0 | ks | |
| VBK-15L | 400 | M22 × 1,5 | 15 | 36,0 | 32,5 | 249,29 Kč | 301,64 Kč | 9,59 € | 11,60 € | 0 | ks | |
| VBK-18L | 400 | M26 × 1,5 | 18 | 40,0 | 35,5 | 359,61 Kč | 435,13 Kč | 13,83 € | 16,73 € | 0 | ks | |
| VBK-22L | 250 | M30 × 2 | 22 | 44,0 | 38,5 | 493,24 Kč | 596,82 Kč | 18,97 € | 22,95 € | 0 | ks | |
| VBK-28L | 250 | M36 × 2 | 28 | 47,0 | 41,5 | 760,45 Kč | 920,14 Kč | 29,25 € | 35,39 € | 0 | ks | |
| VBK-35L | 250 | M45 × 2 | 35 | 56,0 | 51,0 | 1 124,06 Kč | 1 360,11 Kč | 43,23 € | 52,31 € | 0 | ks | |
| VBK-42L | 250 | M52 × 2 | 42 | 63,0 | 56,0 | 1 606,00 Kč | 1 943,26 Kč | 61,77 € | 74,74 € | 0 | ks | |
| VBK-6S | 800 | M14 × 1,5 | 6 | 31,0 | 27,0 | 186,78 Kč | 226,00 Kč | 7,18 € | 8,69 € | 0 | ks | |
| VBK-8S | 800 | M16 × 1,5 | 8 | 32,0 | 27,5 | 199,42 Kč | 241,30 Kč | 7,67 € | 9,28 € | 0 | ks | |
| VBK-10S | 800 | M18 × 1,5 | 10 | 34,0 | 30,0 | 226,67 Kč | 274,27 Kč | 8,72 € | 10,55 € | 0 | ks | |
| VBK-12S | 630 | M20 × 1,5 | 12 | 38,0 | 31,0 | 238,65 Kč | 288,77 Kč | 9,18 € | 11,11 € | 0 | ks | |
| VBK-14S | 630 | M22 × 1,5 | 14 | 40,0 | 35,0 | 346,32 Kč | 419,05 Kč | 13,32 € | 16,12 € | 0 | ks | |
| VBK-16S | 630 | M24 × 1,5 | 16 | 43,0 | 36,5 | 370,91 Kč | 448,80 Kč | 14,27 € | 17,27 € | 0 | ks | |
| VBK-20S | 400 | M30 × 2 | 20 | 48,0 | 44,5 | 529,13 Kč | 640,25 Kč | 20,35 € | 24,62 € | 0 | ks | |
| VBK-25S | 400 | M36 × 2 | 25 | 54,0 | 50,0 | 808,32 Kč | 978,07 Kč | 31,09 € | 37,62 € | 0 | ks | |
| VBK-30S | 400 | M42 × 2 | 30 | 62,0 | 55,0 | 1 138,03 Kč | 1 377,02 Kč | 43,77 € | 52,96 € | 0 | ks | |
| VBK-38S | 400 | M52 × 2 | 38 | 72,0 | 63,0 | 1 725,65 Kč | 2 088,04 Kč | 66,37 € | 80,31 € | 0 | ks | |
| XVBK-6L | 500 | M12 × 1,5 | 6 | 27,0 | 26,0 | 146,24 Kč | 176,95 Kč | 5,62 € | 6,80 € | 0 | ks | |
| XVBK-8L | 500 | M14 × 1,5 | 8 | 29,0 | 27,5 | 142,93 Kč | 172,95 Kč | 5,50 € | 6,66 € | 0 | ks | |
| XVBK-10L | 500 | M16 × 1,5 | 10 | 30,0 | 29,0 | 155,54 Kč | 188,20 Kč | 5,98 € | 7,24 € | 0 | ks | |
| XVBK-12L | 400 | M18 × 1,5 | 12 | 32,0 | 29,5 | 212,06 Kč | 256,59 Kč | 8,16 € | 9,87 € | 0 | ks | |
| XVBK-15L | 400 | M22 × 1,5 | 15 | 36,0 | 32,5 | 216,05 Kč | 261,42 Kč | 8,31 € | 10,06 € | 0 | ks | |
| XVBK-18L | 400 | M26 × 1,5 | 18 | 40,0 | 35,5 | 302,47 Kč | 365,99 Kč | 11,63 € | 14,07 € | 0 | ks | |
| XVBK-22L | 250 | M30 × 2 | 22 | 44,0 | 38,5 | 414,79 Kč | 501,90 Kč | 15,95 € | 19,30 € | 0 | ks | |
| XVBK-28L | 250 | M36 × 2 | 28 | 47,0 | 41,5 | 628,84 Kč | 760,90 Kč | 24,19 € | 29,27 € | 0 | ks | |
| XVBK-35L | 250 | M45 × 2 | 35 | 56,0 | 51,0 | 943,92 Kč | 1 142,14 Kč | 36,30 € | 43,92 € | 0 | ks | |
| XVBK-42L | 250 | M52 × 2 | 42 | 63,0 | 56,0 | 1 398,59 Kč | 1 692,29 Kč | 53,79 € | 65,09 € | 0 | ks | |
| XVBK-6S | 800 | M14 × 1,5 | 6 | 31,0 | 27,0 | 170,18 Kč | 205,92 Kč | 6,55 € | 7,93 € | 0 | ks | |
| XVBK-8S | 800 | M16 × 1,5 | 8 | 32,0 | 27,5 | 180,82 Kč | 218,79 Kč | 6,95 € | 8,41 € | 0 | ks | |
| XVBK-10S | 800 | M18 × 1,5 | 10 | 34,0 | 30,0 | 202,07 Kč | 244,50 Kč | 7,77 € | 9,40 € | 0 | ks | |
| XVBK-12S | 630 | M20 × 1,5 | 12 | 38,0 | 31,0 | 208,06 Kč | 251,75 Kč | 8,00 € | 9,68 € | 0 | ks | |
| XVBK-14S | 630 | M22 × 1,5 | 14 | 40,0 | 35,0 | 298,47 Kč | 361,15 Kč | 11,48 € | 13,89 € | 0 | ks | |
| XVBK-16S | 630 | M24 × 1,5 | 16 | 43,0 | 36,5 | 310,43 Kč | 375,62 Kč | 11,94 € | 14,45 € | 0 | ks | |
| XVBK-20S | 400 | M30 × 2 | 20 | 48,0 | 44,5 | 442,72 Kč | 535,69 Kč | 17,03 € | 20,61 € | 0 | ks | |
| XVBK-25S | 400 | M36 × 2 | 25 | 54,0 | 50,0 | 660,74 Kč | 799,50 Kč | 25,41 € | 30,75 € | 0 | ks | |
| XVBK-30S | 400 | M42 × 2 | 30 | 62,0 | 55,0 | 948,57 Kč | 1 147,77 Kč | 36,48 € | 44,14 € | 0 | ks | |
| XVBK-38S | 400 | M52 × 2 | 38 | 72,0 | 63,0 | 1 455,77 Kč | 1 761,48 Kč | 55,99 € | 67,75 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
