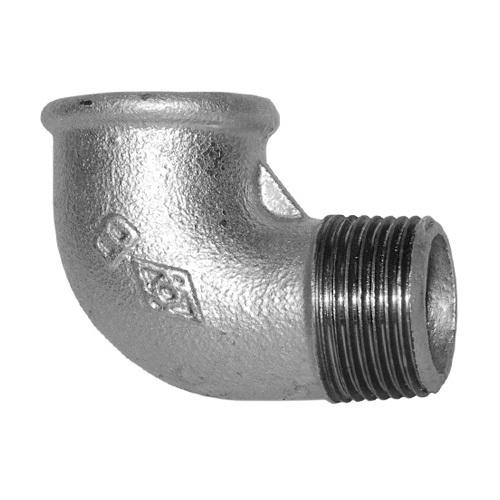

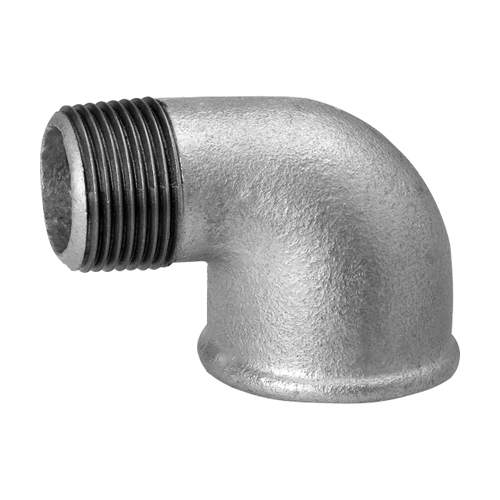

Kolena 90° RA092 s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

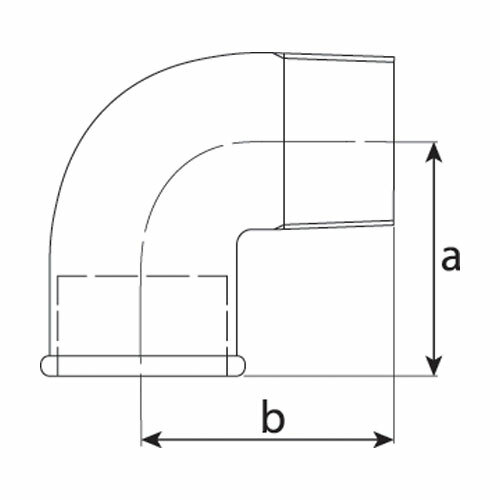

| Obj. č. | Závit |
a
(mm) |
b
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA092-18 | Závit1/8" | a (mm)19,0 | b (mm)25,0 | Cena bez DPH 52,74 Kč | Cena vč. DPH 63,82 Kč | Cena bez DPH 2,03 € | Cena vč. DPH 2,46 € | Dostupnost na dotaz | Mj ks | |
| RA092-14 | Závit1/4" | a (mm)21,0 | b (mm)28,0 | Cena bez DPH 38,47 Kč | Cena vč. DPH 46,55 Kč | Cena bez DPH 1,48 € | Cena vč. DPH 1,79 € | Dostupnost 6 - 10 | Mj ks | |
| RA092-38 | Závit3/8" | a (mm)25,0 | b (mm)32,0 | Cena bez DPH 35,36 Kč | Cena vč. DPH 42,79 Kč | Cena bez DPH 1,36 € | Cena vč. DPH 1,65 € | Dostupnost 6 - 10 | Mj ks | |
| RA092-12 | Závit1/2" | a (mm)28,0 | b (mm)37,0 | Cena bez DPH 24,20 Kč | Cena vč. DPH 29,28 Kč | Cena bez DPH 0,93 € | Cena vč. DPH 1,13 € | Dostupnost 6 - 10 | Mj ks | |
| RA092-34 | Závit3/4" | a (mm)33,0 | b (mm)43,0 | Cena bez DPH 38,47 Kč | Cena vč. DPH 46,55 Kč | Cena bez DPH 1,48 € | Cena vč. DPH 1,79 € | Dostupnost 11 - 20 | Mj ks | |
| RA092-10 | Závit1" | a (mm)38,0 | b (mm)52,0 | Cena bez DPH 63,90 Kč | Cena vč. DPH 77,32 Kč | Cena bez DPH 2,46 € | Cena vč. DPH 2,98 € | Dostupnost 6 - 10 | Mj ks | |
| RA092-54 | Závit1 1/4" | a (mm)45,0 | b (mm)60,0 | Cena bez DPH 109,81 Kč | Cena vč. DPH 132,87 Kč | Cena bez DPH 4,22 € | Cena vč. DPH 5,11 € | Dostupnost 11 - 20 | Mj ks | |
| RA092-15 | Závit1 1/2" | a (mm)50,0 | b (mm)65,0 | Cena bez DPH 165,03 Kč | Cena vč. DPH 199,69 Kč | Cena bez DPH 6,35 € | Cena vč. DPH 7,68 € | Dostupnost 11 - 20 | Mj ks | |
| RA092-20 | Závit2" | a (mm)58,0 | b (mm)74,0 | Cena bez DPH 217,13 Kč | Cena vč. DPH 262,73 Kč | Cena bez DPH 8,35 € | Cena vč. DPH 10,10 € | Dostupnost 6 - 10 | Mj ks | |
| RA092-25 | Závit2 1/2" | a (mm)69,0 | b (mm)88,0 | Cena bez DPH 539,73 Kč | Cena vč. DPH 653,07 Kč | Cena bez DPH 20,76 € | Cena vč. DPH 25,12 € | Dostupnost 3 - 5 | Mj ks | |
| RA092-30 | Závit3" | a (mm)78,0 | b (mm)98,0 | Cena bez DPH 710,96 Kč | Cena vč. DPH 860,26 Kč | Cena bez DPH 27,34 € | Cena vč. DPH 33,08 € | Dostupnost 3 - 5 | Mj ks | |
| RA092-40 | Závit4" | a (mm)96,0 | b (mm)118,0 | Cena bez DPH 1 214,09 Kč | Cena vč. DPH 1 469,05 Kč | Cena bez DPH 46,70 € | Cena vč. DPH 56,51 € | Dostupnost na dotaz | Mj ks |
