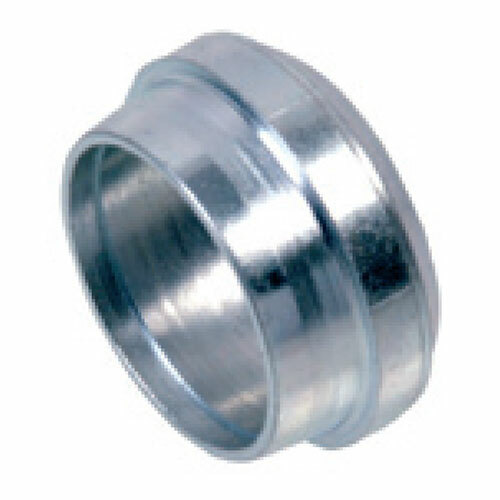

Řezné kroužky S,DS
- speciální tvarové typy, závitové redukce a rozličné příslušenství pro ocelová šroubení dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, pro rozměry 6 až 12 mm v řadě L použijte řezné kroužky z řady S
| Obj. č. | Řada |
Trubka
(mm) |
Délka L2
(mm) |
Průměr d3
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S-4LL | ŘadaLL | Trubka (mm)4 | Délka L2 (mm)6,0 | Průměr d3 (mm)4,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-15L | ŘadaL | Trubka (mm)15 | Délka L2 (mm)10,2 | Průměr d3 (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-18L | ŘadaL | Trubka (mm)18 | Délka L2 (mm)10,2 | Průměr d3 (mm)18,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-22L | ŘadaL | Trubka (mm)22 | Délka L2 (mm)11,5 | Průměr d3 (mm)22,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-28L | ŘadaL | Trubka (mm)28 | Délka L2 (mm)11,5 | Průměr d3 (mm)28,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-35L | ŘadaL | Trubka (mm)35 | Délka L2 (mm)13,5 | Průměr d3 (mm)35,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-14S | ŘadaS | Trubka (mm)14 | Délka L2 (mm)10,5 | Průměr d3 (mm)14,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-20S | ŘadaS | Trubka (mm)20 | Délka L2 (mm)12,7 | Průměr d3 (mm)20,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-25S | ŘadaS | Trubka (mm)25 | Délka L2 (mm)12,7 | Průměr d3 (mm)25,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-30S | ŘadaS | Trubka (mm)30 | Délka L2 (mm)13,5 | Průměr d3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| DS-38S | ŘadaS | Trubka (mm)38 | Délka L2 (mm)13,5 | Průměr d3 (mm)38,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
