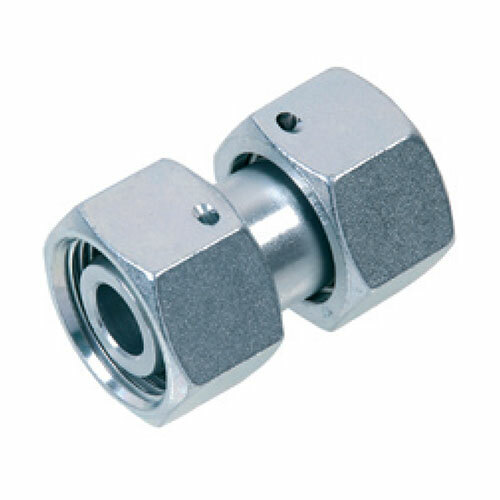

Přímá šroubení EKX
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. | Řada |
Tlak PN
(bar) |
Trubka
(mm) |
Délka L2
(mm) |
SW S1
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EKX-6L | ŘadaL | Tlak PN (bar)315 | Trubka (mm)6 | Délka L2 (mm)36,0 | SW S1 (mm)17 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-8L | ŘadaL | Tlak PN (bar)315 | Trubka (mm)8 | Délka L2 (mm)36,0 | SW S1 (mm)17 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-10L | ŘadaL | Tlak PN (bar)315 | Trubka (mm)10 | Délka L2 (mm)37,0 | SW S1 (mm)19 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-12L | ŘadaL | Tlak PN (bar)315 | Trubka (mm)12 | Délka L2 (mm)37,0 | SW S1 (mm)22 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-15L | ŘadaL | Tlak PN (bar)315 | Trubka (mm)15 | Délka L2 (mm)40,0 | SW S1 (mm)27 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-18L | ŘadaL | Tlak PN (bar)315 | Trubka (mm)18 | Délka L2 (mm)42,5 | SW S1 (mm)32 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-22L | ŘadaL | Tlak PN (bar)160 | Trubka (mm)22 | Délka L2 (mm)47,0 | SW S1 (mm)36 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-28L | ŘadaL | Tlak PN (bar)160 | Trubka (mm)28 | Délka L2 (mm)49,0 | SW S1 (mm)46 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-35L | ŘadaL | Tlak PN (bar)160 | Trubka (mm)35 | Délka L2 (mm)58,0 | SW S1 (mm)50 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-42L | ŘadaL | Tlak PN (bar)160 | Trubka (mm)42 | Délka L2 (mm)59,0 | SW S1 (mm)60 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-6S | ŘadaS | Tlak PN (bar)630 | Trubka (mm)6 | Délka L2 (mm)39,0 | SW S1 (mm)17 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-8S | ŘadaS | Tlak PN (bar)630 | Trubka (mm)8 | Délka L2 (mm)39,0 | SW S1 (mm)19 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-10S | ŘadaS | Tlak PN (bar)630 | Trubka (mm)10 | Délka L2 (mm)43,0 | SW S1 (mm)22 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-12S | ŘadaS | Tlak PN (bar)630 | Trubka (mm)12 | Délka L2 (mm)44,0 | SW S1 (mm)24 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-14S | ŘadaS | Tlak PN (bar)630 | Trubka (mm)14 | Délka L2 (mm)48,0 | SW S1 (mm)27 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-16S | ŘadaS | Tlak PN (bar)400 | Trubka (mm)16 | Délka L2 (mm)50,0 | SW S1 (mm)30 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-20S | ŘadaS | Tlak PN (bar)400 | Trubka (mm)20 | Délka L2 (mm)60,0 | SW S1 (mm)36 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-25S | ŘadaS | Tlak PN (bar)400 | Trubka (mm)25 | Délka L2 (mm)66,0 | SW S1 (mm)46 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| EKX-30S | ŘadaS | Tlak PN (bar)400 | Trubka (mm)30 | Délka L2 (mm)73,0 | SW S1 (mm)50 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
sroubeni-ek
(96 kB)
