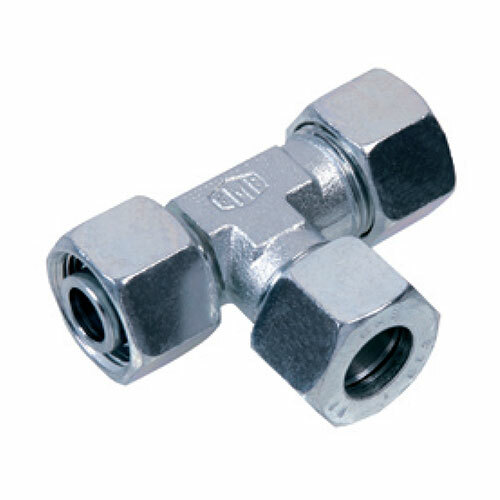

T-šroubení VD

T-šroubení VD

  • ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
Obj. č. Tlak PN
(bar)
Závit d1 Trubka D
(mm)
Délka L5
(mm)
Výška L2
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
VD-6L 500 M12 × 1,5 6 53,0 27,0 224,01 Kč 271,05 Kč 8,62 € 10,43 € 0 ks
VD-8L 500 M14 × 1,5 8 56,0 29,0 226,67 Kč 274,27 Kč 8,72 € 10,55 € 0 ks
VD-10L 500 M16 × 1,5 10 59,0 30,0 253,26 Kč 306,44 Kč 9,74 € 11,79 € 0 ks
VD-12L 400 M18 × 1,5 12 62,0 32,0 287,83 Kč 348,27 Kč 11,07 € 13,39 € 0 ks
VD-15L 400 M22 × 1,5 15 70,0 36,0 374,90 Kč 453,63 Kč 14,42 € 17,45 € 0 ks
VD-18L 400 M26 × 1,5 18 76,0 40,0 523,14 Kč 633,00 Kč 20,12 € 24,35 € 0 ks
VD-22L 250 M30 × 2 22 83,0 44,0 773,09 Kč 935,44 Kč 29,73 € 35,97 € 0 ks
VD-28L 250 M36 × 2 28 91,0 47,0 1 201,83 Kč 1 454,21 Kč 46,22 € 55,93 € 0 ks
VD-35L 250 M45 × 2 35 111,0 56,0 1 653,85 Kč 2 001,16 Kč 63,61 € 76,97 € 0 ks
VD-42L 250 M52 × 2 42 123,0 63,0 2 190,97 Kč 2 651,07 Kč 84,27 € 101,97 € 0 ks
VD-6S 800 M14 × 1,5 6 58,0 31,0 251,26 Kč 304,02 Kč 9,66 € 11,69 € 0 ks
VD-8S 800 M16 × 1,5 8 61,0 32,0 278,53 Kč 337,02 Kč 10,71 € 12,96 € 0 ks
VD-10S 800 M18 × 1,5 10 66,0 34,0 313,76 Kč 379,65 Kč 12,07 € 14,60 € 0 ks
VD-12S 630 M20 × 1,5 12 71,0 38,0 354,31 Kč 428,72 Kč 13,63 € 16,49 € 0 ks
VD-14S 630 M22 × 1,5 14 76,0 40,0 556,38 Kč 673,22 Kč 21,40 € 25,89 € 0 ks
VD-16S 630 M24 × 1,5 16 80,0 43,0 559,03 Kč 676,43 Kč 21,50 € 26,02 € 0 ks
VD-20S 400 M30 × 2 20 93,0 48,0 829,58 Kč 1 003,79 Kč 31,91 € 38,61 € 0 ks
VD-25S 400 M36 × 2 25 105,0 54,0 1 272,98 Kč 1 540,31 Kč 48,96 € 59,24 € 0 ks
VD-30S 400 M42 × 2 30 119,0 62,0 1 692,42 Kč 2 047,83 Kč 65,09 € 78,76 € 0 ks
VD-38S 400 M52 × 2 38 139,0 72,0 2 478,12 Kč 2 998,53 Kč 95,31 € 115,33 € 0 ks
XVD-6L 500 M12 × 1,5 6 53,0 27,0 187,46 Kč 226,83 Kč 7,21 € 8,72 € 0 ks
XVD-8L 500 M14 × 1,5 8 56,0 29,0 187,46 Kč 226,83 Kč 7,21 € 8,72 € 0 ks
XVD-10L 500 M16 × 1,5 10 59,0 30,0 210,06 Kč 254,17 Kč 8,08 € 9,78 € 0 ks
XVD-12L 400 M18 × 1,5 12 62,0 32,0 234,00 Kč 283,14 Kč 9,00 € 10,89 € 0 ks
XVD-15L 400 M22 × 1,5 15 70,0 36,0 303,78 Kč 367,57 Kč 11,68 € 14,13 € 0 ks
XVD-18L 400 M26 × 1,5 18 76,0 40,0 400,84 Kč 485,02 Kč 15,42 € 18,66 € 0 ks
XVD-22L 250 M30 × 2 22 83,0 44,0 605,56 Kč 732,73 Kč 23,29 € 28,18 € 0 ks
XVD-28L 250 M36 × 2 28 91,0 47,0 921,98 Kč 1 115,60 Kč 35,46 € 42,91 € 0 ks
XVD-35L 250 M45 × 2 35 111,0 56,0 1 266,99 Kč 1 533,06 Kč 48,73 € 58,96 € 0 ks
XVD-42L 250 M52 × 2 42 123,0 63,0 1 748,91 Kč 2 116,18 Kč 67,27 € 81,40 € 0 ks
XVD-6S 800 M14 × 1,5 6 58,0 31,0 213,37 Kč 258,18 Kč 8,21 € 9,93 € 0 ks
XVD-8S 800 M16 × 1,5 8 61,0 32,0 236,65 Kč 286,35 Kč 9,10 € 11,01 € 0 ks
XVD-10S 800 M18 × 1,5 10 66,0 34,0 264,55 Kč 320,11 Kč 10,18 € 12,32 € 0 ks
XVD-12S 630 M20 × 1,5 12 71,0 38,0 291,83 Kč 353,11 Kč 11,22 € 13,58 € 0 ks
XVD-14S 630 M22 × 1,5 14 76,0 40,0 456,01 Kč 551,77 Kč 17,54 € 21,22 € 0 ks
XVD-16S 630 M24 × 1,5 16 80,0 43,0 430,74 Kč 521,20 Kč 16,57 € 20,05 € 0 ks
XVD-20S 400 M30 × 2 20 93,0 48,0 645,45 Kč 780,99 Kč 24,83 € 30,04 € 0 ks
XVD-25S 400 M36 × 2 25 105,0 54,0 958,55 Kč 1 159,85 Kč 36,87 € 44,61 € 0 ks
XVD-30S 400 M42 × 2 30 119,0 62,0 1 288,24 Kč 1 558,77 Kč 49,55 € 59,96 € 0 ks
XVD-38S 400 M52 × 2 38 139,0 72,0 1 909,78 Kč 2 310,83 Kč 73,45 € 88,87 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
