Kolena VBKX

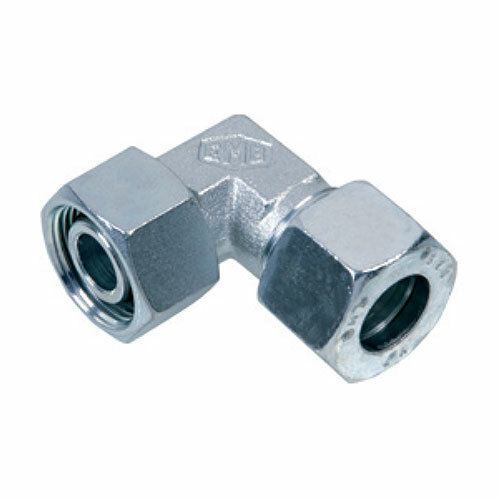

- šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1
2
| Obj. č. |
Tlak PN (bar) |
Závit |
Trubka D (mm) |
Délka L (mm) |
Výška L2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VBKX-6L | 315 | M12 × 1,5 | 6 | 27,0 | 26,0 | 1 049,83 Kč | 1 270,29 Kč | 42,85 € | 51,85 € | 0 | ks | |
| VBKX-8L | 315 | M14 × 1,5 | 8 | 29,0 | 27,5 | 1 084,27 Kč | 1 311,97 Kč | 44,26 € | 53,55 € | 0 | ks | |
| VBKX-10L | 315 | M16 × 1,5 | 10 | 30,0 | 29,0 | 1 403,61 Kč | 1 698,37 Kč | 57,29 € | 69,32 € | 0 | ks | |
| VBKX-12L | 315 | M18 × 1,5 | 12 | 32,0 | 29,5 | 1 634,04 Kč | 1 977,19 Kč | 66,70 € | 80,71 € | 0 | ks | |
| VBKX-15L | 315 | M22 × 1,5 | 15 | 36,0 | 32,5 | 1 729,42 Kč | 2 092,60 Kč | 70,59 € | 85,41 € | 0 | ks | |
| VBKX-18L | 315 | M26 × 1,5 | 18 | 40,0 | 35,5 | 3 057,01 Kč | 3 698,98 Kč | 124,78 € | 150,98 € | 0 | ks | |
| VBKX-22L | 160 | M30 × 2 | 22 | 44,0 | 38,5 | 3 696,68 Kč | 4 472,98 Kč | 150,88 € | 182,56 € | 0 | ks | |
| VBKX-28L | 160 | M36 × 2 | 28 | 47,0 | 41,5 | 5 642,88 Kč | 6 827,88 Kč | 230,32 € | 278,69 € | 0 | ks | |
| VBKX-35L | 160 | M45 × 2 | 35 | 56,0 | 51,0 | 8 196,50 Kč | 9 917,77 Kč | 334,55 € | 404,81 € | 0 | ks | |
| VBKX-42L | 160 | M52 × 2 | 42 | 63,0 | 56,0 | 11 566,51 Kč | 13 995,48 Kč | 472,10 € | 571,24 € | 0 | ks | |
| VBKX-6S | 630 | M14 × 1,5 | 6 | 31,0 | 27,0 | 1 189,44 Kč | 1 439,22 Kč | 48,55 € | 58,75 € | 0 | ks | |
| VBKX-8S | 630 | M16 × 1,5 | 8 | 32,0 | 27,5 | 1 375,16 Kč | 1 663,94 Kč | 56,13 € | 67,92 € | 0 | ks | |
| VBKX-10S | 630 | M18 × 1,5 | 10 | 34,0 | 30,0 | 1 678,75 Kč | 2 031,29 Kč | 68,52 € | 82,91 € | 0 | ks | |
| VBKX-12S | 630 | M20 × 1,5 | 12 | 38,0 | 31,0 | 1 879,54 Kč | 2 274,24 Kč | 76,72 € | 92,83 € | 0 | ks | |
| VBKX-14S | 630 | M22 × 1,5 | 14 | 40,0 | 35,0 | 2 510,34 Kč | 3 037,51 Kč | 102,46 € | 123,98 € | 0 | ks | |
| VBKX-16S | 400 | M24 × 1,5 | 16 | 43,0 | 36,5 | 3 031,20 Kč | 3 667,75 Kč | 123,72 € | 149,70 € | 0 | ks | |
| VBKX-20S | 400 | M30 × 2 | 20 | 48,0 | 44,5 | 3 740,66 Kč | 4 526,20 Kč | 152,68 € | 184,74 € | 0 | ks | |
| VBKX-25S | 400 | M36 × 2 | 25 | 54,0 | 50,0 | 5 978,02 Kč | 7 233,40 Kč | 244,00 € | 295,24 € | 0 | ks | |
| VBKX-30S | 400 | M42 × 2 | 30 | 62,0 | 55,0 | 8 380,33 Kč | 10 140,20 Kč | 342,05 € | 413,88 € | 0 | ks | |
| VBKX-38S | 315 | M52 × 2 | 38 | 72,0 | 63,0 | 11 980,17 Kč | 14 496,01 Kč | 488,99 € | 591,68 € | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
1
2
kl-433 (512 kB)
