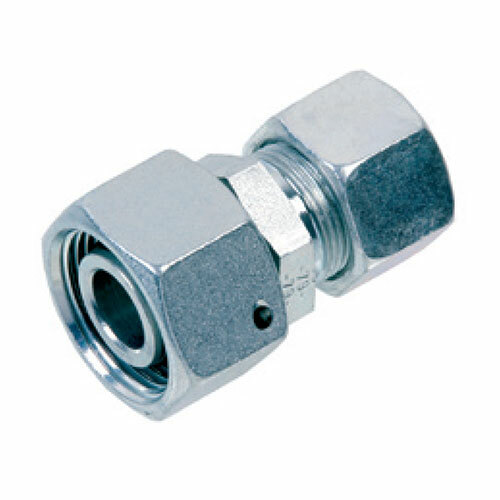

Redukovaná šroubení RKX-S

Redukovaná šroubení RKX-S

  • šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
1 2 3
Obj. č. Tlak PN
(bar)
Trubka D2
(mm)
Trubka D1
(mm)
Závit d1 Délka L
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Dostupnost Mj
RKX-68S Tlak PN (bar)630 Trubka D2 (mm)6 Trubka D1 (mm)8 Závit d1M16 × 1,5 Délka L (mm)41,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-810S Tlak PN (bar)630 Trubka D2 (mm)8 Trubka D1 (mm)10 Závit d1M18 × 1,5 Délka L (mm)42,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-612S Tlak PN (bar)630 Trubka D2 (mm)6 Trubka D1 (mm)12 Závit d1M20 × 1,5 Délka L (mm)43,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-812S Tlak PN (bar)630 Trubka D2 (mm)8 Trubka D1 (mm)12 Závit d1M20 × 1,5 Délka L (mm)43,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1012S Tlak PN (bar)630 Trubka D2 (mm)10 Trubka D1 (mm)12 Závit d1M20 × 1,5 Délka L (mm)45,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1014S Tlak PN (bar)630 Trubka D2 (mm)10 Trubka D1 (mm)14 Závit d1M22 × 1,5 Délka L (mm)49,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-616S Tlak PN (bar)400 Trubka D2 (mm)6 Trubka D1 (mm)16 Závit d1M24 × 1,5 Délka L (mm)46,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-816S Tlak PN (bar)400 Trubka D2 (mm)8 Trubka D1 (mm)16 Závit d1M24 × 1,5 Délka L (mm)46,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1016S Tlak PN (bar)400 Trubka D2 (mm)10 Trubka D1 (mm)16 Závit d1M24 × 1,5 Délka L (mm)47,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1216S Tlak PN (bar)400 Trubka D2 (mm)12 Trubka D1 (mm)16 Závit d1M24 × 1,5 Délka L (mm)47,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1416S Tlak PN (bar)400 Trubka D2 (mm)14 Trubka D1 (mm)16 Závit d1M24 × 1,5 Délka L (mm)50,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-620S Tlak PN (bar)400 Trubka D2 (mm)6 Trubka D1 (mm)20 Závit d1M30 × 2 Délka L (mm)50,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-820S Tlak PN (bar)400 Trubka D2 (mm)8 Trubka D1 (mm)20 Závit d1M30 × 2 Délka L (mm)50,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1220S Tlak PN (bar)400 Trubka D2 (mm)12 Trubka D1 (mm)20 Závit d1M30 × 2 Délka L (mm)51,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1420S Tlak PN (bar)400 Trubka D2 (mm)14 Trubka D1 (mm)20 Závit d1M30 × 2 Délka L (mm)54,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1620S Tlak PN (bar)400 Trubka D2 (mm)16 Trubka D1 (mm)20 Závit d1M30 × 2 Délka L (mm)54,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1025S Tlak PN (bar)400 Trubka D2 (mm)10 Trubka D1 (mm)25 Závit d1M36 × 2 Délka L (mm)54,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1225S Tlak PN (bar)400 Trubka D2 (mm)12 Trubka D1 (mm)25 Závit d1M36 × 2 Délka L (mm)54,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-1625S Tlak PN (bar)400 Trubka D2 (mm)16 Trubka D1 (mm)25 Závit d1M36 × 2 Délka L (mm)57,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RKX-2025S Tlak PN (bar)400 Trubka D2 (mm)20 Trubka D1 (mm)25 Závit d1M36 × 2 Délka L (mm)60,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
1 2 3
Katalogový list kl-424 (461 kB)
