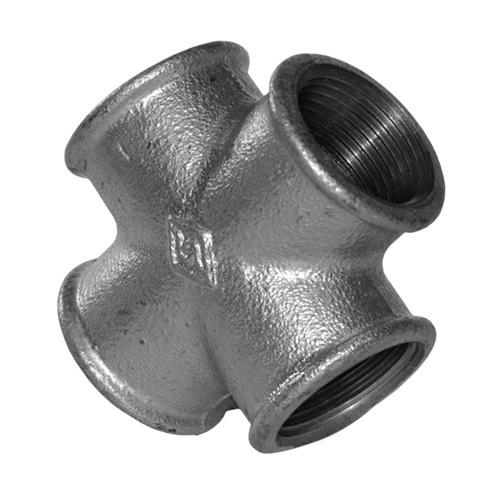

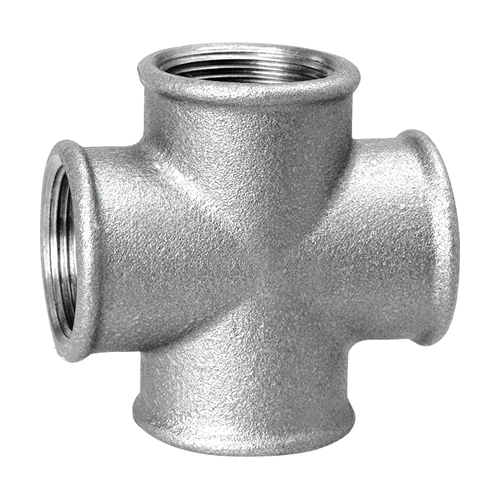

X-kusy RA180 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

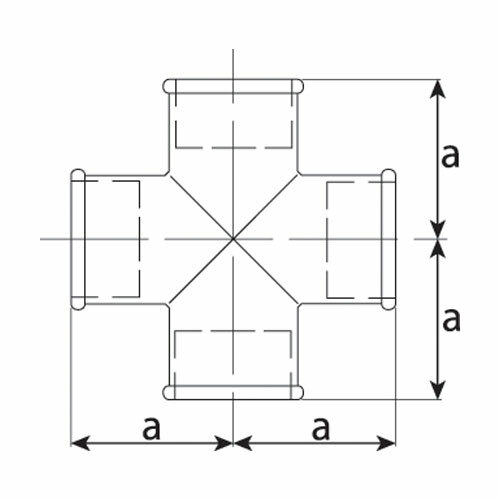

| Obj. č. | Závit |
a
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA180-14 | Závit1/4" | a (mm)21,0 | Cena bez DPH 96,17 Kč | Cena vč. DPH 116,37 Kč | Cena bez DPH 3,70 € | Cena vč. DPH 4,48 € | Dostupnost na dotaz | Mj ks | |
| RA180-38 | Závit3/8" | a (mm)25,0 | Cena bez DPH 104,22 Kč | Cena vč. DPH 126,11 Kč | Cena bez DPH 4,01 € | Cena vč. DPH 4,85 € | Dostupnost na dotaz | Mj ks | |
| RA180-12 | Závit1/2" | a (mm)28,0 | Cena bez DPH 102,37 Kč | Cena vč. DPH 123,87 Kč | Cena bez DPH 3,94 € | Cena vč. DPH 4,77 € | Dostupnost 6 - 10 | Mj ks | |
| RA180-34 | Závit3/4" | a (mm)33,0 | Cena bez DPH 152,01 Kč | Cena vč. DPH 183,93 Kč | Cena bez DPH 5,85 € | Cena vč. DPH 7,08 € | Dostupnost na dotaz | Mj ks | |
| RA180-10 | Závit1" | a (mm)38,0 | Cena bez DPH 188,59 Kč | Cena vč. DPH 228,19 Kč | Cena bez DPH 7,25 € | Cena vč. DPH 8,77 € | Dostupnost na dotaz | Mj ks | |
| RA180-54 | Závit1 1/4" | a (mm)45,0 | Cena bez DPH 253,11 Kč | Cena vč. DPH 306,26 Kč | Cena bez DPH 9,74 € | Cena vč. DPH 11,79 € | Dostupnost na dotaz | Mj ks | |
| RA180-15 | Závit1 1/2" | a (mm)50,0 | Cena bez DPH 336,87 Kč | Cena vč. DPH 407,61 Kč | Cena bez DPH 12,96 € | Cena vč. DPH 15,68 € | Dostupnost na dotaz | Mj ks | |
| RA180-20 | Závit2" | a (mm)58,0 | Cena bez DPH 503,12 Kč | Cena vč. DPH 608,78 Kč | Cena bez DPH 19,35 € | Cena vč. DPH 23,41 € | Dostupnost na dotaz | Mj ks | |
| RA180-25 | Závit2 1/2" | a (mm)69,0 | Cena bez DPH 1 137,78 Kč | Cena vč. DPH 1 376,71 Kč | Cena bez DPH 43,76 € | Cena vč. DPH 52,95 € | Dostupnost na dotaz | Mj ks | |
| RA180-30 | Závit3" | a (mm)78,0 | Cena bez DPH 1 310,26 Kč | Cena vč. DPH 1 585,41 Kč | Cena bez DPH 50,39 € | Cena vč. DPH 60,97 € | Dostupnost na dotaz | Mj ks | |
| RA180-40 | Závit4" | a (mm)96,0 | Cena bez DPH 2 171,96 Kč | Cena vč. DPH 2 628,07 Kč | Cena bez DPH 83,54 € | Cena vč. DPH 101,08 € | Dostupnost na dotaz | Mj ks |
