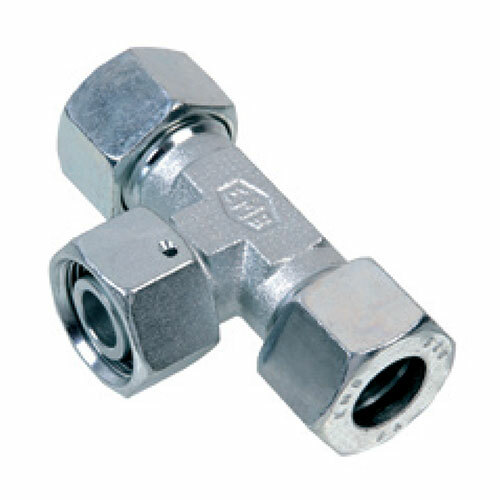

T-šroubení VCKX

T-šroubení VCKX

  • t-šroubení a x-šroubení z nerezové oceli 1.4571 vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar)
Závit Trubka D
(mm)
Délka L
(mm)
Výška L2
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Dostupnost Mj
VCKX-6L Tlak PN (bar)315 ZávitM12 × 1,5 Trubka D (mm)6 Délka L (mm)27,0 Výška L2 (mm)26,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-8L Tlak PN (bar)315 ZávitM14 × 1,5 Trubka D (mm)8 Délka L (mm)29,0 Výška L2 (mm)27,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-10L Tlak PN (bar)315 ZávitM16 × 1,5 Trubka D (mm)10 Délka L (mm)30,0 Výška L2 (mm)29,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-12L Tlak PN (bar)315 ZávitM18 × 1,5 Trubka D (mm)12 Délka L (mm)32,0 Výška L2 (mm)29,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-15L Tlak PN (bar)315 ZávitM22 × 1,5 Trubka D (mm)15 Délka L (mm)36,0 Výška L2 (mm)32,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-18L Tlak PN (bar)315 ZávitM26 × 1,5 Trubka D (mm)18 Délka L (mm)40,0 Výška L2 (mm)35,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-22L Tlak PN (bar)160 ZávitM30 × 2 Trubka D (mm)22 Délka L (mm)44,0 Výška L2 (mm)38,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-28L Tlak PN (bar)160 ZávitM36 × 2 Trubka D (mm)28 Délka L (mm)47,0 Výška L2 (mm)41,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-35L Tlak PN (bar)160 ZávitM45 × 2 Trubka D (mm)35 Délka L (mm)56,0 Výška L2 (mm)51,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-6S Tlak PN (bar)630 ZávitM14 × 1,5 Trubka D (mm)6 Délka L (mm)31,0 Výška L2 (mm)27,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-8S Tlak PN (bar)630 ZávitM16 × 1,5 Trubka D (mm)8 Délka L (mm)32,0 Výška L2 (mm)27,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-10S Tlak PN (bar)630 ZávitM18 × 1,5 Trubka D (mm)10 Délka L (mm)34,0 Výška L2 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-12S Tlak PN (bar)630 ZávitM20 × 1,5 Trubka D (mm)12 Délka L (mm)38,0 Výška L2 (mm)31,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-14S Tlak PN (bar)630 ZávitM22 × 1,5 Trubka D (mm)14 Délka L (mm)40,0 Výška L2 (mm)35,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-16S Tlak PN (bar)400 ZávitM24 × 1,5 Trubka D (mm)16 Délka L (mm)43,0 Výška L2 (mm)36,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-20S Tlak PN (bar)400 ZávitM30 × 2 Trubka D (mm)20 Délka L (mm)48,0 Výška L2 (mm)44,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-25S Tlak PN (bar)400 ZávitM36 × 2 Trubka D (mm)25 Délka L (mm)54,0 Výška L2 (mm)50,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-30S Tlak PN (bar)400 ZávitM42 × 2 Trubka D (mm)30 Délka L (mm)62,0 Výška L2 (mm)55,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VCKX-38S Tlak PN (bar)315 ZávitM52 × 2 Trubka D (mm)38 Délka L (mm)72,0 Výška L2 (mm)63,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVCKX-6L Tlak PN (bar)315 ZávitM12 × 1,5 Trubka D (mm)6 Délka L (mm)27,0 Výška L2 (mm)26,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
1 2
Technický list sroubeni-vck (122 kB)
Katalogový list kl-441 (506 kB)
