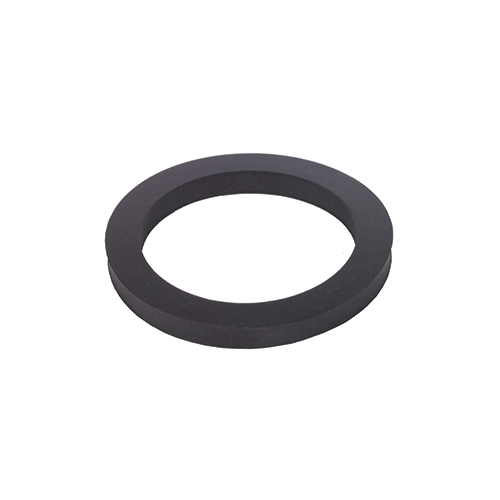

Těsnící kroužky WDN
- speciální tvarové typy, závitové redukce a rozličné příslušenství pro ocelová šroubení dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
Obj. č. | Metrický závit | Trubkový závit |
Průměr d1 (mm) |
Průměr d2 (mm) |
Výška h (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
WDN-M8 | M8 × 1 | 6,5 | 9,9 | 1,0 | 11,17 Kč | 13,52 Kč | 0,42 € | 0,51 € | 0 | ks | ||
WDN-M10 | M10 × 1 | G 1/8" | 8,4 | 11,9 | 1,0 | 11,17 Kč | 13,52 Kč | 0,42 € | 0,51 € | 0 | ks | |
WDN-M12 | M12 × 1,5 | 9,8 | 14,4 | 1,5 | 12,59 Kč | 15,23 Kč | 0,47 € | 0,57 € | 0 | ks | ||
WDN-M14 | M14 × 1,5 | G 1/4" | 11,6 | 16,5 | 1,5 | 13,29 Kč | 16,08 Kč | 0,50 € | 0,61 € | 0 | ks | |
WDN-M16 | M16 × 1,5 | 13,8 | 18,9 | 1,5 | 13,29 Kč | 16,08 Kč | 0,50 € | 0,61 € | 0 | ks | ||
WDN-G38 | G 3/8" | 14,7 | 18,9 | 1,5 | 13,29 Kč | 16,08 Kč | 0,50 € | 0,61 € | 0 | ks | ||
WDN-M18 | M18 × 1,5 | 15,7 | 20,9 | 1,5 | 15,37 Kč | 18,60 Kč | 0,57 € | 0,69 € | 0 | ks | ||
WDN-M20 | M20 × 1,5 | 17,8 | 22,9 | 1,5 | 16,07 Kč | 19,44 Kč | 0,60 € | 0,73 € | 0 | ks | ||
WDN-G12 | G 1/2" | 18,5 | 23,9 | 1,5 | 16,76 Kč | 20,28 Kč | 0,63 € | 0,76 € | 6 - 10 | ks | ||
WDN-M22 | M22 × 1,5 | 19,6 | 24,3 | 1,5 | 16,76 Kč | 20,28 Kč | 0,63 € | 0,76 € | 0 | ks | ||
WDN-M26 | M26 × 1,5 / M27 × 2 | G 3/4" | 23,9 | 29,2 | 1,5 | 17,48 Kč | 21,15 Kč | 0,65 € | 0,79 € | 0 | ks | |
WDN-M33 | M33 × 2 | G 1" | 29,7 | 35,7 | 2,0 | 32,13 Kč | 38,88 Kč | 1,20 € | 1,45 € | 0 | ks | |
WDN-M42 | M42 × 2 | G 1 1/4" | 38,8 | 45,8 | 2,0 | 41,22 Kč | 49,88 Kč | 1,54 € | 1,86 € | 0 | ks | |
WDN-M48 | M48 × 2 | G 1 1/2" | 44,7 | 50,7 | 2,0 | 60,79 Kč | 73,56 Kč | 2,27 € | 2,75 € | 0 | ks |
