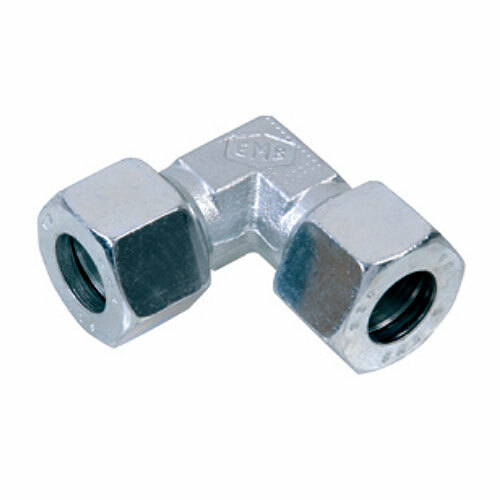

L-šroubení FX

L-šroubení FX

  • šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
Obj. č. Tlak PN
(bar)
Trubka D
(mm)
Délka L2
(mm)
SW S1
(mm)
SW S2
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
FX-6L 315 6 27,0 14 12 472,62 Kč 571,87 Kč 18,18 € 22,00 € 0 ks
FX-8L 315 8 29,0 17 14 497,89 Kč 602,45 Kč 19,15 € 23,17 € 0 ks
FX-10L 315 10 30,0 19 17 582,31 Kč 704,60 Kč 22,40 € 27,10 € 0 ks
FX-12L 315 12 32,0 22 17 658,74 Kč 797,08 Kč 25,34 € 30,66 € 0 ks
FX-15L 315 15 36,0 27 19 844,87 Kč 1 022,29 Kč 32,50 € 39,33 € 0 ks
FX-18L 315 18 40,0 32 24 1 235,06 Kč 1 494,42 Kč 47,50 € 57,48 € 0 ks
FX-22L 160 22 44,0 36 27 1 527,55 Kč 1 848,34 Kč 58,75 € 71,09 € 0 ks
FX-28L 160 28 47,0 41 36 2 874,98 Kč 3 478,73 Kč 110,58 € 133,80 € 0 ks
FX-35L 160 35 56,0 50 41 4 240,34 Kč 5 130,81 Kč 163,09 € 197,34 € 0 ks
FX-42L 160 42 63,0 60 50 6 646,67 Kč 8 042,47 Kč 255,64 € 309,32 € 0 ks
FX-6S 630 6 31,0 17 14 521,15 Kč 630,59 Kč 20,04 € 24,25 € 0 ks
FX-8S 630 8 32,0 19 17 591,61 Kč 715,85 Kč 22,75 € 27,53 € 0 ks
FX-10S 630 10 34,0 22 17 693,32 Kč 838,92 Kč 26,67 € 32,27 € 0 ks
FX-12S 630 12 38,0 24 22 785,04 Kč 949,90 Kč 30,19 € 36,53 € 0 ks
FX-14S 630 14 40,0 27 19 1 150,65 Kč 1 392,29 Kč 44,26 € 53,55 € 0 ks
FX-16S 400 16 43,0 30 24 1 217,80 Kč 1 473,54 Kč 46,84 € 56,68 € 0 ks
FX-20S 400 20 48,0 36 27 1 645,88 Kč 1 991,51 Kč 63,30 € 76,59 € 0 ks
FX-25S 400 25 54,0 46 36 3 378,18 Kč 4 087,60 Kč 129,93 € 157,22 € 0 ks
FX-30S 400 30 62,0 50 41 4 359,99 Kč 5 275,59 Kč 167,69 € 202,90 € 0 ks
FX-38S 315 38 72,0 60 50 6 515,04 Kč 7 883,20 Kč 250,58 € 303,20 € 0 ks
XFX-6L 315 6 27,0 14 12 284,50 Kč 344,25 Kč 10,94 € 13,24 € 0 ks
XFX-8L 315 8 29,0 17 14 284,50 Kč 344,25 Kč 10,94 € 13,24 € 0 ks
XFX-10L 315 10 30,0 19 17 331,03 Kč 400,55 Kč 12,73 € 15,40 € 0 ks
XFX-12L 315 12 32,0 22 17 380,89 Kč 460,88 Kč 14,65 € 17,73 € 0 ks
XFX-15L 315 15 36,0 27 19 485,91 Kč 587,95 Kč 18,69 € 22,61 € 0 ks
XFX-18L 315 18 40,0 32 24 647,45 Kč 783,41 Kč 24,90 € 30,13 € 0 ks
XFX-22L 160 22 44,0 36 27 828,92 Kč 1 002,99 Kč 31,88 € 38,57 € 0 ks
XFX-28L 160 28 47,0 41 36 1 846,62 Kč 2 234,41 Kč 71,02 € 85,93 € 0 ks
XFX-35L 160 35 56,0 50 41 2 769,94 Kč 3 351,63 Kč 106,54 € 128,91 € 0 ks
XFX-42L 160 42 63,0 60 50 4 710,30 Kč 5 699,46 Kč 181,17 € 219,22 € 0 ks
XFX-6S 630 6 31,0 17 14 303,12 Kč 366,78 Kč 11,66 € 14,11 € 0 ks
XFX-8S 630 8 32,0 19 17 352,31 Kč 426,30 Kč 13,55 € 16,40 € 0 ks
XFX-10S 630 10 34,0 22 17 405,49 Kč 490,64 Kč 15,60 € 18,88 € 0 ks
XFX-12S 630 12 38,0 24 22 469,96 Kč 568,65 Kč 18,08 € 21,88 € 0 ks
XFX-14S 630 14 40,0 27 19 731,21 Kč 884,76 Kč 28,12 € 34,03 € 0 ks
XFX-16S 400 16 43,0 30 24 647,45 Kč 783,41 Kč 24,90 € 30,13 € 0 ks
XFX-20S 400 20 48,0 36 27 921,33 Kč 1 114,81 Kč 35,44 € 42,88 € 0 ks
XFX-25S 400 25 54,0 46 36 2 112,51 Kč 2 556,14 Kč 81,25 € 98,31 € 0 ks
XFX-30S 400 30 62,0 50 41 2 741,35 Kč 3 317,03 Kč 105,44 € 127,58 € 0 ks
XFX-38S 315 38 72,0 60 50 4 316,77 Kč 5 223,29 Kč 166,03 € 200,90 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.



Dokumentace k výrobkům
