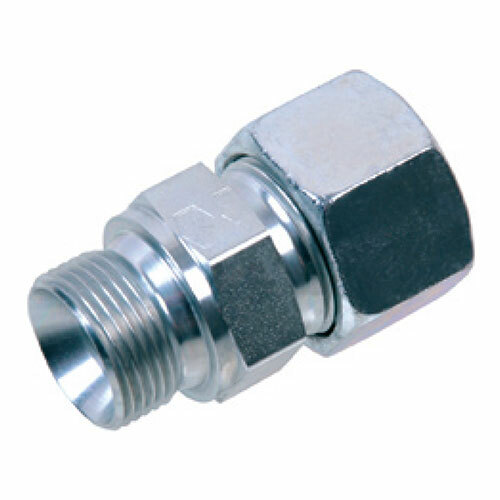

Přímá šroubení AX-N
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN
(bar) |
Závit G |
Trubka D
(mm) |
Délka L1
(mm) |
Délka závitu i
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AX-N186LL | Tlak PN (bar)100 | Závit G1/8" NPT | Trubka D (mm)6 | Délka L1 (mm)28,0 | Délka závitu i (mm)10,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N186L | Tlak PN (bar)315 | Závit G1/8" NPT | Trubka D (mm)6 | Délka L1 (mm)32,0 | Délka závitu i (mm)10,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N146L | Tlak PN (bar)315 | Závit G1/4" NPT | Trubka D (mm)6 | Délka L1 (mm)38,0 | Délka závitu i (mm)15,1 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N148L | Tlak PN (bar)315 | Závit G1/4" NPT | Trubka D (mm)8 | Délka L1 (mm)38,0 | Délka závitu i (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1410L | Tlak PN (bar)315 | Závit G1/4" NPT | Trubka D (mm)10 | Délka L1 (mm)39,0 | Délka závitu i (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1412L | Tlak PN (bar)315 | Závit G1/4" NPT | Trubka D (mm)12 | Délka L1 (mm)40,0 | Délka závitu i (mm)15,1 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N3812L | Tlak PN (bar)315 | Závit G3/8" NPT | Trubka D (mm)12 | Délka L1 (mm)40,0 | Délka závitu i (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1212L | Tlak PN (bar)315 | Závit G1/2" NPT | Trubka D (mm)12 | Délka L1 (mm)45,0 | Délka závitu i (mm)19,8 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1215L | Tlak PN (bar)315 | Závit G1/2" NPT | Trubka D (mm)15 | Délka L1 (mm)46,0 | Délka závitu i (mm)20,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1218L | Tlak PN (bar)315 | Závit G1/2" NPT | Trubka D (mm)18 | Délka L1 (mm)48,0 | Délka závitu i (mm)20,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N3422L | Tlak PN (bar)160 | Závit G3/4" NPT | Trubka D (mm)22 | Délka L1 (mm)50,0 | Délka závitu i (mm)20,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1028L | Tlak PN (bar)160 | Závit G1" NPT | Trubka D (mm)28 | Délka L1 (mm)56,0 | Délka závitu i (mm)25,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N148S | Tlak PN (bar)630 | Závit G1/4" NPT | Trubka D (mm)8 | Délka L1 (mm)43,0 | Délka závitu i (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1410S | Tlak PN (bar)630 | Závit G1/4" NPT | Trubka D (mm)10 | Délka L1 (mm)44,0 | Délka závitu i (mm)15,1 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N3810S | Tlak PN (bar)630 | Závit G3/8" NPT | Trubka D (mm)10 | Délka L1 (mm)44,0 | Délka závitu i (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1412S | Tlak PN (bar)630 | Závit G1/4" NPT | Trubka D (mm)12 | Délka L1 (mm)46,0 | Délka závitu i (mm)15,1 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N3812S | Tlak PN (bar)630 | Závit G3/8" NPT | Trubka D (mm)12 | Délka L1 (mm)46,0 | Délka závitu i (mm)15,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1212S | Tlak PN (bar)400 | Závit G1/2" NPT | Trubka D (mm)12 | Délka L1 (mm)51,0 | Délka závitu i (mm)19,8 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N1216S | Tlak PN (bar)400 | Závit G1/2" NPT | Trubka D (mm)16 | Délka L1 (mm)54,0 | Délka závitu i (mm)20,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| AX-N3420S | Tlak PN (bar)400 | Závit G3/4" NPT | Trubka D (mm)20 | Délka L1 (mm)59,0 | Délka závitu i (mm)20,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
