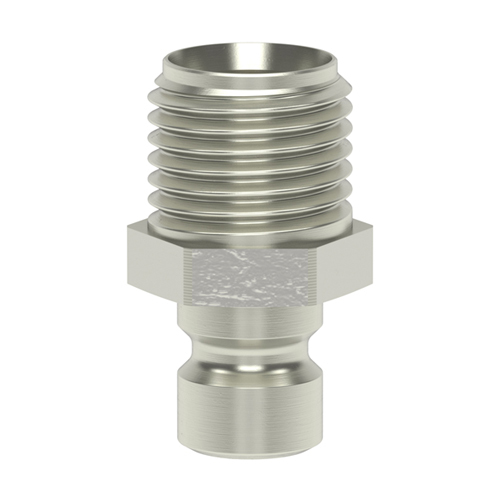

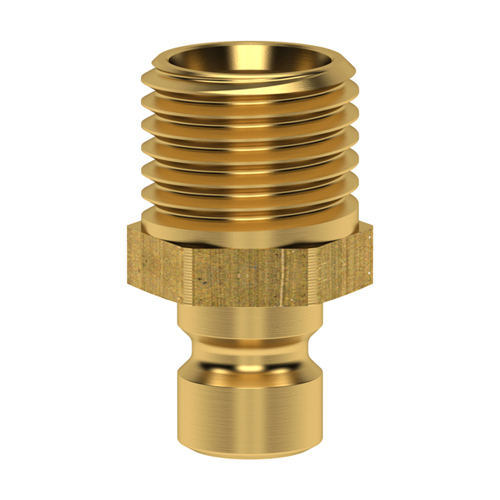

Vsuvky ESDM-NAAB
- volitelně s plným průtokem, jednostranně nebo oboustranně uzavíratelné
- rychlospojky a vsuvky pouze se standardním trnem
- použité materiály:
- tělo, ventilové tělo, ventil: mosaz MS 58
- zajišťovací prstýnek, připojovací části: mosaz MS 58/poniklovaná mosaz
- pružiny, dotahovací prstýnek: nerezová ocel 1.4310
- koule: nerezová ocel 1.4034
- těsnění: FKM
- určeno pro plastikářské stroje a formy s vedením horké a studené vody, temperovacích olejů
| Obj. č. | Závit |
SW
(mm) |
l
(mm) |
Délka závitu
(mm) |
d1
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESDM14NAAB | ZávitG 1/4" | SW (mm)14,0 | l (mm)25,5 | Délka závitu (mm)11,0 | d1 (mm)9,4 | Cena bez DPH 354,06 Kč | Cena vč. DPH 428,41 Kč | Cena bez DPH 13,62 € | Cena vč. DPH 16,48 € | Dostupnost 3 - 5 | Mj ks | |
| ESDM14NARAB | ZávitR 1/4" | SW (mm)14,0 | l (mm)28,5 | Délka závitu (mm)14,0 | d1 (mm)9,4 | Cena bez DPH 354,06 Kč | Cena vč. DPH 428,41 Kč | Cena bez DPH 13,62 € | Cena vč. DPH 16,48 € | Dostupnost do týdne | Mj ks | |
| ESDM38NAAB | ZávitG 3/8" | SW (mm)17,0 | l (mm)26,5 | Délka závitu (mm)11,0 | d1 (mm)9,4 | Cena bez DPH 399,70 Kč | Cena vč. DPH 483,64 Kč | Cena bez DPH 15,37 € | Cena vč. DPH 18,60 € | Dostupnost na dotaz | Mj ks | |
| ESDM1415NAAB | ZávitM14 × 1,5 | SW (mm)15,0 | l (mm)25,5 | Délka závitu (mm)11,0 | d1 (mm)9,4 | Cena bez DPH 354,06 Kč | Cena vč. DPH 428,41 Kč | Cena bez DPH 13,62 € | Cena vč. DPH 16,48 € | Dostupnost do týdne | Mj ks |
Katalogový list
kl-201
(419 kB)
kl-201
(419 kB)
Technický list
tl-esdm
(2 806 kB)
tl-esdm
(2 806 kB)
