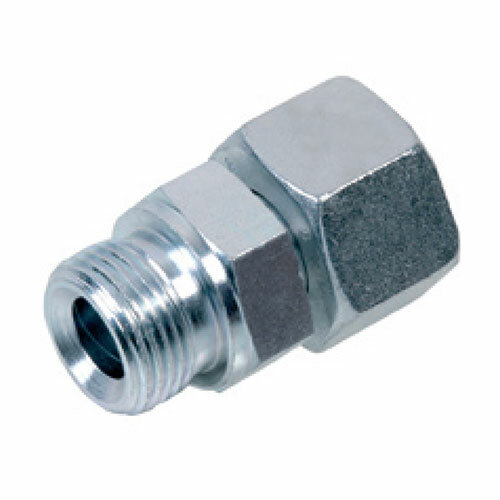

Přímá šroubení VAWX-M
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN
(bar) |
Vnější závit G |
Trubka D1
(mm) |
Závit matice d1 |
Délka L5
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAWX-M6L | Tlak PN (bar)500 | Vnější závit GM10 × 1 | Trubka D1 (mm)6 | Závit matice d1M12 × 1,5 | Délka L5 (mm)24,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M8L | Tlak PN (bar)500 | Vnější závit GM12 × 1,5 | Trubka D1 (mm)8 | Závit matice d1M14 × 1,5 | Délka L5 (mm)26,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M10L | Tlak PN (bar)500 | Vnější závit GM14 × 1,5 | Trubka D1 (mm)10 | Závit matice d1M16 × 1,5 | Délka L5 (mm)27,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M12L | Tlak PN (bar)400 | Vnější závit GM16 × 1,5 | Trubka D1 (mm)12 | Závit matice d1M18 × 1,5 | Délka L5 (mm)30,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M15L | Tlak PN (bar)400 | Vnější závit GM18 × 1,5 | Trubka D1 (mm)15 | Závit matice d1M22 × 1,5 | Délka L5 (mm)31,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M18L | Tlak PN (bar)400 | Vnější závit GM22 × 1,5 | Trubka D1 (mm)18 | Závit matice d1M26 × 1,5 | Délka L5 (mm)31,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M10S | Tlak PN (bar)800 | Vnější závit GM16 × 1,5 | Trubka D1 (mm)10 | Závit matice d1M18 × 1,5 | Délka L5 (mm)32,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M12S | Tlak PN (bar)630 | Vnější závit GM18 × 1,5 | Trubka D1 (mm)12 | Závit matice d1M20 × 1,5 | Délka L5 (mm)34,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M16S | Tlak PN (bar)630 | Vnější závit GM22 × 1,5 | Trubka D1 (mm)16 | Závit matice d1M24 × 1,5 | Délka L5 (mm)37,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M20S | Tlak PN (bar)400 | Vnější závit GM27 × 2 | Trubka D1 (mm)20 | Závit matice d1M30 × 2 | Délka L5 (mm)43,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VAWX-M25S | Tlak PN (bar)400 | Vnější závit GM33 × 2 | Trubka D1 (mm)25 | Závit matice d1M36 × 2 | Délka L5 (mm)48,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
