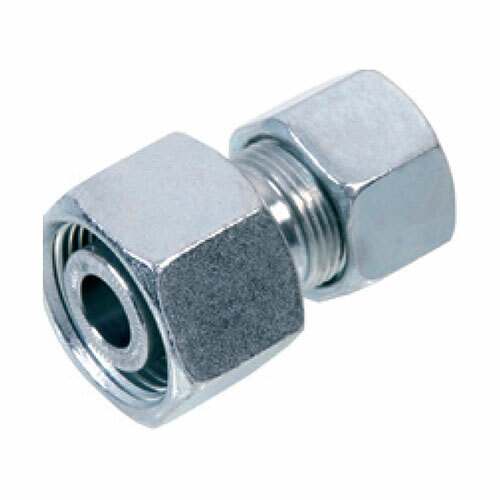

Redukovaná šroubení RX-L

Redukovaná šroubení RX-L

  • šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
1 2 3
Obj. č. Tlak PN
(bar)
Trubka D2
(mm)
Trubka D1
(mm)
Závit d1 Délka L1
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Dostupnost Mj
RX-68L Tlak PN (bar)315 Trubka D2 (mm)6 Trubka D1 (mm)8 Závit d1M14 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-610L Tlak PN (bar)315 Trubka D2 (mm)6 Trubka D1 (mm)10 Závit d1M16 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-810L Tlak PN (bar)315 Trubka D2 (mm)8 Trubka D1 (mm)10 Závit d1M16 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-612L Tlak PN (bar)315 Trubka D2 (mm)6 Trubka D1 (mm)12 Závit d1M18 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-812L Tlak PN (bar)315 Trubka D2 (mm)8 Trubka D1 (mm)12 Závit d1M18 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1012L Tlak PN (bar)315 Trubka D2 (mm)10 Trubka D1 (mm)12 Závit d1M18 × 1,5 Délka L1 (mm)25,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-615L Tlak PN (bar)315 Trubka D2 (mm)6 Trubka D1 (mm)15 Závit d1M22 × 1,5 Délka L1 (mm)23,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-815L Tlak PN (bar)315 Trubka D2 (mm)8 Trubka D1 (mm)15 Závit d1M22 × 1,5 Délka L1 (mm)23,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1015L Tlak PN (bar)315 Trubka D2 (mm)10 Trubka D1 (mm)15 Závit d1M22 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1215L Tlak PN (bar)315 Trubka D2 (mm)12 Trubka D1 (mm)15 Závit d1M22 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1018L Tlak PN (bar)315 Trubka D2 (mm)10 Trubka D1 (mm)18 Závit d1M26 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1218L Tlak PN (bar)315 Trubka D2 (mm)12 Trubka D1 (mm)18 Závit d1M26 × 1,5 Délka L1 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1518L Tlak PN (bar)315 Trubka D2 (mm)15 Trubka D1 (mm)18 Závit d1M26 × 1,5 Délka L1 (mm)26,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1022L Tlak PN (bar)160 Trubka D2 (mm)10 Trubka D1 (mm)22 Závit d1M30 × 2 Délka L1 (mm)25,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1222L Tlak PN (bar)160 Trubka D2 (mm)12 Trubka D1 (mm)22 Závit d1M30 × 2 Délka L1 (mm)25,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1522L Tlak PN (bar)160 Trubka D2 (mm)15 Trubka D1 (mm)22 Závit d1M30 × 2 Délka L1 (mm)27,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1822L Tlak PN (bar)160 Trubka D2 (mm)18 Trubka D1 (mm)22 Závit d1M30 × 2 Délka L1 (mm)27,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1228L Tlak PN (bar)160 Trubka D2 (mm)12 Trubka D1 (mm)28 Závit d1M36 × 2 Délka L1 (mm)26,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1528L Tlak PN (bar)160 Trubka D2 (mm)15 Trubka D1 (mm)28 Závit d1M36 × 2 Délka L1 (mm)27,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
RX-1828L Tlak PN (bar)160 Trubka D2 (mm)18 Trubka D1 (mm)28 Závit d1M36 × 2 Délka L1 (mm)28,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
1 2 3
Technický list sroubeni-r-l (143 kB)
Katalogový list kl-421 (476 kB)
