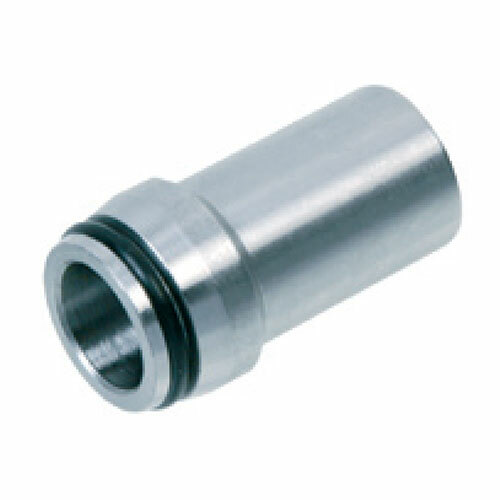

Navařovací vsuvky SNOS
- ocelová šroubení vybavená návarky pro přivaření k ocelovým trubkám, vyrobená dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Trubka D1 (mm) |
Tlak PN šroubení (bar) |
Tlak PN (bar) |
Průměr d1 (mm) |
Délka L2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNOS-10x1,5 | 10 × 1,5 | 800 | 358 | 7,0 | 33,5 | 76,46 Kč | 92,52 Kč | 2,94 € | 3,56 € | 0 | ks | |
| SNOS-10x2 | 10 × 2 | 800 | 460 | 6,0 | 33,5 | 76,46 Kč | 92,52 Kč | 2,94 € | 3,56 € | 0 | ks | |
| SNOS-12x1,5 | 12 × 1,5 | 630 | 305 | 9,0 | 33,5 | 84,42 Kč | 102,15 Kč | 3,25 € | 3,93 € | 0 | ks | |
| SNOS-12x2 | 12 × 2 | 630 | 391 | 8,0 | 33,5 | 80,43 Kč | 97,32 Kč | 3,09 € | 3,74 € | 0 | ks | |
| SNOS-12x2,5 | 12 × 2,5 | 630 | 474 | 7,0 | 33,5 | 83,10 Kč | 100,55 Kč | 3,20 € | 3,87 € | 0 | ks | |
| SNOS-16x1,5 | 16 × 1,5 | 630 | 234 | 13,0 | 40,5 | 99,71 Kč | 120,65 Kč | 3,84 € | 4,65 € | 0 | ks | |
| SNOS-16x2 | 16 × 2 | 630 | 303 | 12,0 | 40,5 | 99,71 Kč | 120,65 Kč | 3,84 € | 4,65 € | 0 | ks | |
| SNOS-16x2,5 | 16 × 2,5 | 630 | 370 | 11,0 | 40,5 | 99,71 Kč | 120,65 Kč | 3,84 € | 4,65 € | 0 | ks | |
| SNOS-16x3 | 16 × 3 | 630 | 433 | 10,0 | 40,5 | 99,71 Kč | 120,65 Kč | 3,84 € | 4,65 € | 0 | ks | |
| SNOS-20x2 | 20 × 2 | 400 | 249 | 16,0 | 47,0 | 128,30 Kč | 155,24 Kč | 4,93 € | 5,97 € | 0 | ks | |
| SNOS-20x2,5 | 20 × 2,5 | 400 | 305 | 15,0 | 47,0 | 128,30 Kč | 155,24 Kč | 4,93 € | 5,97 € | 0 | ks | |
| SNOS-20x3 | 20 × 3 | 400 | 357 | 14,0 | 47,0 | 128,30 Kč | 155,24 Kč | 4,93 € | 5,97 € | 0 | ks | |
| SNOS-20x4 | 20 × 4 | 400 | 458 | 12,0 | 47,0 | 128,30 Kč | 155,24 Kč | 4,93 € | 5,97 € | 0 | ks | |
| SNOS-25x3 | 25 × 3 | 400 | 292 | 19,0 | 53,5 | 159,54 Kč | 193,04 Kč | 6,14 € | 7,43 € | 0 | ks | |
| SNOS-25x4 | 25 × 4 | 400 | 378 | 17,0 | 53,5 | 159,54 Kč | 193,04 Kč | 6,14 € | 7,43 € | 0 | ks | |
| SNOS-30x3 | 30 × 3 | 400 | 249 | 24,0 | 57,5 | 214,05 Kč | 259,00 Kč | 8,23 € | 9,96 € | 0 | ks | |
| SNOS-30x4 | 30 × 4 | 400 | 321 | 22,0 | 57,5 | 210,06 Kč | 254,17 Kč | 8,08 € | 9,78 € | 0 | ks | |
| SNOS-30x5 | 30 × 5 | 400 | 391 | 20,0 | 57,5 | 214,05 Kč | 259,00 Kč | 8,23 € | 9,96 € | 0 | ks | |
| SNOS-38x4 | 38 × 4 | 400 | 260 | 30,0 | 64,5 | 294,48 Kč | 356,32 Kč | 11,33 € | 13,71 € | 0 | ks | |
| SNOS-38x5 | 38 × 5 | 400 | 318 | 28,0 | 64,5 | 294,48 Kč | 356,32 Kč | 11,33 € | 13,71 € | 0 | ks | |
| SNOS-38x6 | 38 × 6 | 400 | 373 | 26,0 | 64,5 | 404,83 Kč | 489,84 Kč | 15,57 € | 18,84 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
