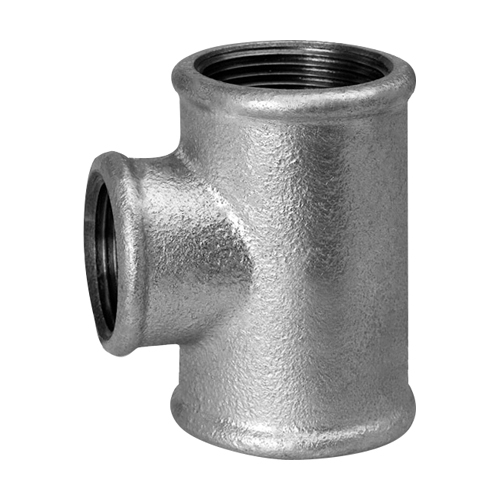

Redukované t-kusy RA130 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

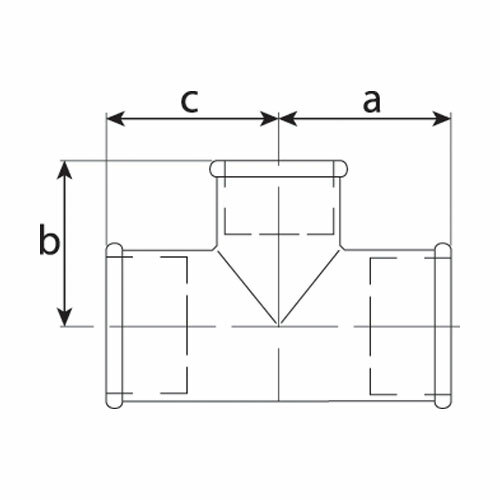

| Obj. č. | Závity |
a (mm) |
b (mm) |
c (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RA130-381238 | 3/8" - 1/2" - 3/8" | 26,0 | 26,0 | 26 | 68,24 Kč | 82,57 Kč | 2,62 € | 3,17 € | na dotaz | ks | |
| RA130-121412 | 1/2" - 1/4" - 1/2" | 24,0 | 24,0 | 24 | 72,58 Kč | 87,82 Kč | 2,79 € | 3,38 € | 6 - 10 | ks | |
| RA130-123838 | 1/2" - 3/8" - 3/8" | 26,0 | 26,0 | 26 | 66,38 Kč | 80,32 Kč | 2,55 € | 3,09 € | na dotaz | ks | |
| RA130-123812 | 1/2" - 3/8" - 1/2" | 26,0 | 26,0 | 26 | 56,45 Kč | 68,30 Kč | 2,17 € | 2,63 € | na dotaz | ks | |
| RA130-121238 | 1/2" - 1/2" - 3/8" | 28,0 | 28,0 | 26 | 66,38 Kč | 80,32 Kč | 2,55 € | 3,09 € | na dotaz | ks | |
| RA130-123412 | 1/2" - 3/4" - 1/2" | 31,0 | 30,0 | 31 | 64,52 Kč | 78,07 Kč | 2,48 € | 3,00 € | na dotaz | ks | |
| RA130-121012 | 1/2" - 1" - 1/2" | 34,0 | 32,0 | 34 | 141,44 Kč | 171,14 Kč | 5,44 € | 6,58 € | na dotaz | ks | |
| RA130-341434 | 3/4" - 1/4" - 3/4" | 26,0 | 27,0 | 26 | 97,40 Kč | 117,85 Kč | 3,75 € | 4,54 € | 6 - 10 | ks | |
| RA130-343834 | 3/4" - 3/8" - 3/4" | 28,0 | 28,0 | 28 | 68,86 Kč | 83,32 Kč | 2,65 € | 3,21 € | na dotaz | ks | |
| RA130-341212 | 3/4" - 1/2" - 1/2" | 30,0 | 31,0 | 28 | 56,45 Kč | 68,30 Kč | 2,17 € | 2,63 € | na dotaz | ks | |
| RA130-341234 | 3/4" - 1/2" - 3/4" | 30,0 | 31,0 | 30 | 52,74 Kč | 63,82 Kč | 2,03 € | 2,46 € | 1 - 2 | ks | |
| RA130-343438 | 3/4" - 3/4" - 3/8" | 33,0 | 33,0 | 28 | 100,51 Kč | 121,62 Kč | 3,87 € | 4,68 € | na dotaz | ks | |
| RA130-343412 | 3/4" - 3/4" - 1/2" | 33,0 | 33,0 | 31 | 66,99 Kč | 81,06 Kč | 2,58 € | 3,12 € | na dotaz | ks | |
| RA130-341012 | 3/4" - 1" - 1/2" | 36,0 | 35,0 | 34 | 130,89 Kč | 158,38 Kč | 5,03 € | 6,09 € | na dotaz | ks | |
| RA130-341034 | 3/4" - 1" - 3/4" | 36,0 | 35,0 | 36 | 108,58 Kč | 131,38 Kč | 4,18 € | 5,06 € | na dotaz | ks | |
| RA130-101410 | 1" - 1/4" - 1" | 28,0 | 31,0 | 28 | 183,64 Kč | 222,20 Kč | 7,06 € | 8,54 € | na dotaz | ks | |
| RA130-103810 | 1" - 3/8" - 1" | 30,0 | 32,0 | 30 | 117,87 Kč | 142,62 Kč | 4,53 € | 5,48 € | na dotaz | ks | |
| RA130-101212 | 1" - 1/2" - 1/2" | 32,0 | 34,0 | 28 | 119,12 Kč | 144,14 Kč | 4,58 € | 5,54 € | na dotaz | ks | |
| RA130-101234 | 1" - 1/2" - 3/4" | 32,0 | 34,0 | 30 | 84,38 Kč | 102,10 Kč | 3,25 € | 3,93 € | na dotaz | ks | |
| RA130-101210 | 1" - 1/2" - 1" | 32,0 | 34,0 | 32 | 68,24 Kč | 82,57 Kč | 2,62 € | 3,17 € | na dotaz | ks |
