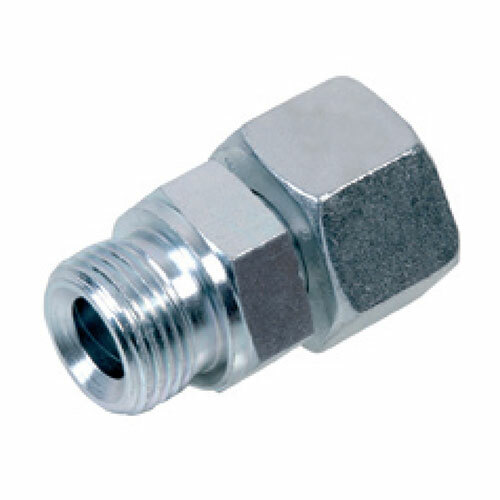

Přímá šroubení VAW-G
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN (bar) |
Vnější závit G |
Trubka D1 (mm) |
Závit matice d1 |
Délka L5 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAW-G6L | 500 | G 1/8" | 6 | M12 × 1,5 | 24,5 | 86,42 Kč | 104,57 Kč | 3,32 € | 4,02 € | 0 | ks | |
| VAW-G8L | 500 | G 1/4" | 8 | M14 × 1,5 | 29,5 | 96,40 Kč | 116,64 Kč | 3,71 € | 4,49 € | 6 - 10 | ks | |
| VAW-G10L | 500 | G 1/4" | 10 | M16 × 1,5 | 27,5 | 99,05 Kč | 119,85 Kč | 3,81 € | 4,61 € | 0 | ks | |
| VAW-G12L | 400 | G 3/8" | 12 | M18 × 1,5 | 34,0 | 109,01 Kč | 131,90 Kč | 4,19 € | 5,07 € | 0 | ks | |
| VAW-G15L | 400 | G 1/2" | 15 | M22 × 1,5 | 32,0 | 148,24 Kč | 179,37 Kč | 5,70 € | 6,90 € | 3 - 5 | ks | |
| VAW-G18L | 400 | G 1/2" | 18 | M26 × 1,5 | 31,5 | 196,11 Kč | 237,29 Kč | 7,54 € | 9,12 € | 0 | ks | |
| VAW-G22L | 250 | G 3/4" | 22 | M30 × 2 | 32,5 | 289,83 Kč | 350,69 Kč | 11,15 € | 13,49 € | 0 | ks | |
| VAW-G28L | 250 | G 1" | 28 | M36 × 2 | 35,0 | 452,68 Kč | 547,74 Kč | 17,41 € | 21,07 € | 0 | ks | |
| VAW-G35L | 250 | G 1 1/4" | 35 | M45 × 2 | 42,5 | 753,80 Kč | 912,10 Kč | 28,99 € | 35,08 € | 0 | ks | |
| VAW-G42L | 250 | G 1 1/2" | 42 | M52 × 2 | 46,5 | 848,86 Kč | 1 027,12 Kč | 32,65 € | 39,51 € | 0 | ks | |
| VAW-G6S | 800 | G 1/4" | 6 | M14 × 1,5 | 27,0 | 95,06 Kč | 115,02 Kč | 3,66 € | 4,43 € | 0 | ks | |
| VAW-G8S | 800 | G 1/4" | 8 | M16 × 1,5 | 29,5 | 97,71 Kč | 118,23 Kč | 3,76 € | 4,55 € | 0 | ks | |
| VAW-G10S | 800 | G 3/8" | 10 | M18 × 1,5 | 32,0 | 107,01 Kč | 129,48 Kč | 4,12 € | 4,99 € | 0 | ks | |
| VAW-G12S | 630 | G 3/8" | 12 | M20 × 1,5 | 34,0 | 113,00 Kč | 136,73 Kč | 4,35 € | 5,26 € | 0 | ks | |
| VAW-G14S | 630 | G 1/2" | 14 | M22 × 1,5 | 36,5 | 271,88 Kč | 328,97 Kč | 10,46 € | 12,66 € | 0 | ks | |
| VAW-G16S | 630 | G 1/2" | 16 | M24 × 1,5 | 37,0 | 205,41 Kč | 248,55 Kč | 7,90 € | 9,56 € | 0 | ks | |
| VAW-G20S | 400 | G 3/4" | 20 | M30 × 2 | 42,0 | 328,37 Kč | 397,33 Kč | 12,63 € | 15,28 € | 0 | ks | |
| VAW-G25S | 400 | G 1" | 25 | M36 × 2 | 48,0 | 497,21 Kč | 601,62 Kč | 19,12 € | 23,14 € | 0 | ks | |
| VAW-G30S | 400 | G 1 1/4" | 30 | M42 × 2 | 51,0 | 699,97 Kč | 846,96 Kč | 26,92 € | 32,57 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
kl-425 (498 kB)
