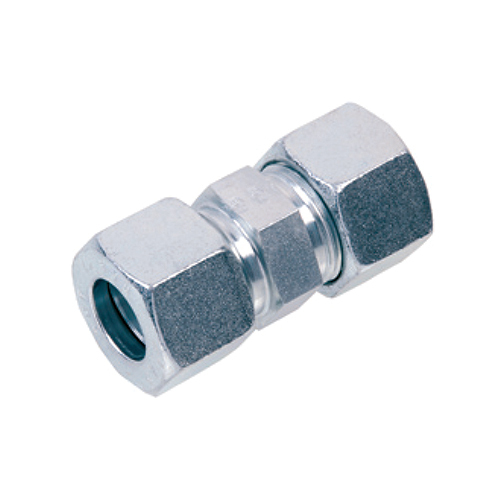

Přímá šroubení E

Přímá šroubení E

  • ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar) 		Trubka D
(mm) 		Délka L1
(mm) 		SW S1
(mm) 		SW S
(mm) 		Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
E-4LL 100 4 31,0 10 9 55,18 Kč 66,77 Kč 2,12 € 2,57 € 0 ks
E-6LL 100 6 32,0 12 11 60,48 Kč 73,18 Kč 2,33 € 2,82 € 0 ks
E-8LL 100 8 35,0 14 12 62,48 Kč 75,60 Kč 2,40 € 2,90 € 0 ks
E-6L 500 6 39,0 14 12 53,18 Kč 64,35 Kč 2,05 € 2,48 € 0 ks
E-8L 500 8 40,0 17 14 57,17 Kč 69,18 Kč 2,20 € 2,66 € 0 ks
E-10L 500 10 42,0 19 17 67,81 Kč 82,05 Kč 2,61 € 3,16 € 0 ks
E-12L 400 12 43,0 22 19 81,76 Kč 98,93 Kč 3,14 € 3,80 € 0 ks
E-15L 400 15 46,0 27 24 111,01 Kč 134,32 Kč 4,27 € 5,17 € 0 ks
E-18L 400 18 48,0 32 27 172,17 Kč 208,33 Kč 6,62 € 8,01 € 0 ks
E-22L 250 22 52,0 36 32 237,96 Kč 287,93 Kč 9,15 € 11,07 € 0 ks
E-28L 250 28 54,0 41 41 424,77 Kč 513,97 Kč 16,34 € 19,77 € 0 ks
E-35L 250 35 63,0 50 46 596,26 Kč 721,47 Kč 22,93 € 27,75 € 0 ks
E-42L 250 42 66,0 60 55 767,78 Kč 929,01 Kč 29,53 € 35,73 € 0 ks
E-6S 800 6 45,0 17 14 63,82 Kč 77,22 Kč 2,45 € 2,96 € 0 ks
E-8S 800 8 47,0 19 17 71,78 Kč 86,85 Kč 2,76 € 3,34 € 0 ks
E-10S 800 10 49,0 22 19 86,42 Kč 104,57 Kč 3,32 € 4,02 € 0 ks
E-12S 630 12 51,0 24 22 100,37 Kč 121,45 Kč 3,86 € 4,67 € 0 ks
E-14S 630 14 57,0 27 24 184,13 Kč 222,80 Kč 7,08 € 8,57 € 0 ks
E-16S 630 16 57,0 30 27 187,46 Kč 226,83 Kč 7,21 € 8,72 € 0 ks
E-20S 400 20 66,0 36 32 275,88 Kč 333,81 Kč 10,61 € 12,84 € 0 ks
E-25S 400 25 74,0 46 41 464,66 Kč 562,24 Kč 17,87 € 21,62 € 0 ks
E-30S 400 30 80,0 50 46 652,10 Kč 789,04 Kč 25,08 € 30,35 € 0 ks
E-38S 400 38 90,0 60 55 894,74 Kč 1 082,64 Kč 34,41 € 41,64 € 0 ks
XE-4LL 100 4 31,0 10 9 22,60 Kč 27,35 Kč 0,87 € 1,05 € 0 ks
XE-6LL 100 6 32,0 12 11 27,25 Kč 32,97 Kč 1,05 € 1,27 € 0 ks
XE-8LL 100 8 35,0 14 12 27,93 Kč 33,80 Kč 1,07 € 1,29 € 0 ks
XE-6L 500 6 39,0 14 12 19,94 Kč 24,13 Kč 0,77 € 0,93 € 0 ks
XE-8L 500 8 40,0 17 14 21,28 Kč 25,75 Kč 0,82 € 0,99 € 0 ks
XE-10L 500 10 42,0 19 17 27,93 Kč 33,80 Kč 1,07 € 1,29 € 0 ks
XE-12L 400 12 43,0 22 19 32,58 Kč 39,42 Kč 1,25 € 1,51 € 0 ks
XE-15L 400 15 46,0 27 24 45,87 Kč 55,50 Kč 1,76 € 2,13 € 0 ks
XE-18L 400 18 48,0 32 27 61,82 Kč 74,80 Kč 2,38 € 2,88 € 0 ks
XE-22L 250 22 52,0 36 32 87,07 Kč 105,35 Kč 3,35 € 4,05 € 0 ks
XE-28L 250 28 54,0 41 41 171,49 Kč 207,50 Kč 6,60 € 7,99 € 0 ks
XE-35L 250 35 63,0 50 46 248,61 Kč 300,82 Kč 9,56 € 11,57 € 0 ks
XE-42L 250 42 66,0 60 55 368,94 Kč 446,42 Kč 14,19 € 17,17 € 0 ks
XE-6S 800 6 45,0 17 14 28,59 Kč 34,59 Kč 1,10 € 1,33 € 0 ks
XE-8S 800 8 47,0 19 17 33,24 Kč 40,22 Kč 1,28 € 1,55 € 0 ks
XE-10S 800 10 49,0 22 19 37,89 Kč 45,85 Kč 1,46 € 1,77 € 0 ks
XE-12S 630 12 51,0 24 22 42,54 Kč 51,47 Kč 1,64 € 1,98 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
