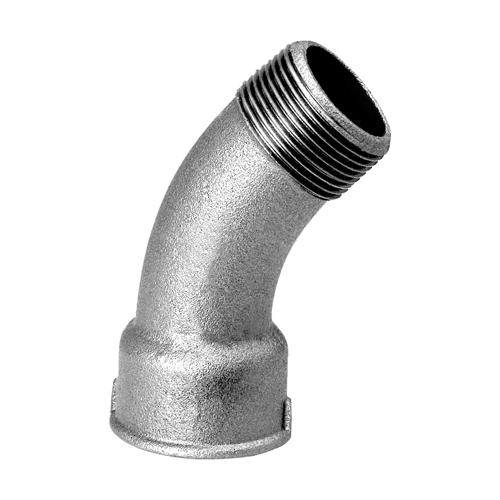

Oblouky 45° RA040 s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

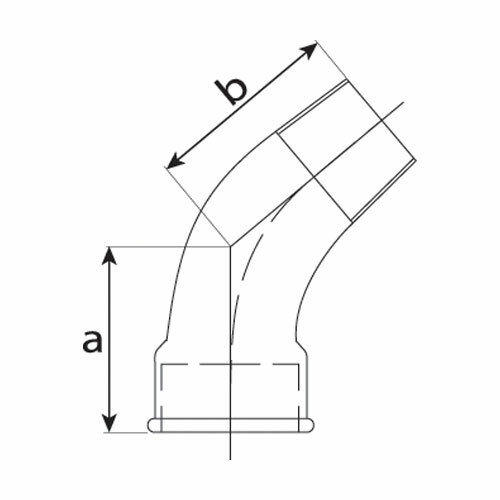

| Obj. č. | Závit |
a (mm) |
b (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA040-14 | 1/4" | 26,0 | 21,0 | 80,65 Kč | 97,59 Kč | 3,10 € | 3,75 € | na dotaz | ks | |
| RA040-38 | 3/8" | 30,0 | 24,0 | 73,83 Kč | 89,33 Kč | 2,84 € | 3,44 € | na dotaz | ks | |
| RA040-12 | 1/2" | 36,0 | 30,0 | 67,63 Kč | 81,83 Kč | 2,60 € | 3,15 € | na dotaz | ks | |
| RA040-34 | 3/4" | 43,0 | 36,0 | 91,19 Kč | 110,34 Kč | 3,51 € | 4,25 € | 6 - 10 | ks | |
| RA040-10 | 1" | 51,0 | 42,0 | 127,80 Kč | 154,64 Kč | 4,92 € | 5,95 € | na dotaz | ks | |
| RA040-54 | 1 1/4" | 64,0 | 54,0 | 223,34 Kč | 270,24 Kč | 8,59 € | 10,39 € | na dotaz | ks | |
| RA040-15 | 1 1/2" | 68,0 | 58,0 | 265,52 Kč | 321,28 Kč | 10,21 € | 12,35 € | na dotaz | ks | |
| RA040-20 | 2" | 81,0 | 70,0 | 420,61 Kč | 508,94 Kč | 16,18 € | 19,58 € | na dotaz | ks | |
| RA040-25 | 2 1/2" | 99,0 | 86,0 | 935,53 Kč | 1 131,99 Kč | 35,98 € | 43,54 € | na dotaz | ks | |
| RA040-30 | 3" | 113,0 | 100,0 | 1 019,29 Kč | 1 233,34 Kč | 39,20 € | 47,43 € | na dotaz | ks | |
| RA040-40 | 4" | 142,0 | 125,0 | 2 297,90 Kč | 2 780,46 Kč | 88,38 € | 106,94 € | na dotaz | ks |
