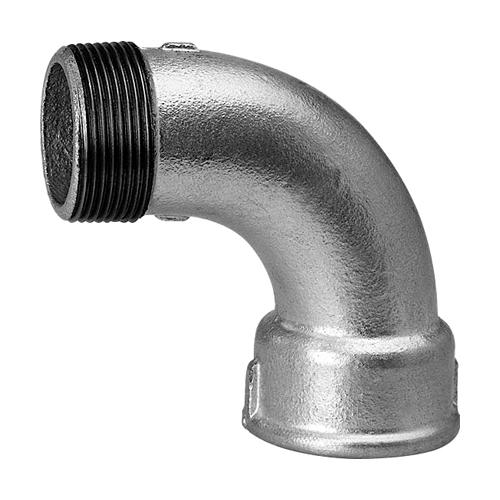

Oblouky 90° krátké RA001A s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | Závit |
a
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA001A-14 | Závit1/4" | a (mm)30,0 | Cena bez DPH 53,36 Kč | Cena vč. DPH 64,57 Kč | Cena bez DPH 2,05 € | Cena vč. DPH 2,48 € | Dostupnost na dotaz | Mj ks | |
| RA001A-38 | Závit3/8" | a (mm)36,0 | Cena bez DPH 62,04 Kč | Cena vč. DPH 75,07 Kč | Cena bez DPH 2,39 € | Cena vč. DPH 2,89 € | Dostupnost na dotaz | Mj ks | |
| RA001A-12 | Závit1/2" | a (mm)45,0 | Cena bez DPH 54,58 Kč | Cena vč. DPH 66,04 Kč | Cena bez DPH 2,10 € | Cena vč. DPH 2,54 € | Dostupnost na dotaz | Mj ks | |
| RA001A-34 | Závit3/4" | a (mm)50,0 | Cena bez DPH 83,76 Kč | Cena vč. DPH 101,35 Kč | Cena bez DPH 3,22 € | Cena vč. DPH 3,90 € | Dostupnost na dotaz | Mj ks | |
| RA001A-10 | Závit1" | a (mm)63,0 | Cena bez DPH 112,92 Kč | Cena vč. DPH 136,63 Kč | Cena bez DPH 4,34 € | Cena vč. DPH 5,25 € | Dostupnost na dotaz | Mj ks | |
| RA001A-54 | Závit1 1/4" | a (mm)76,0 | Cena bez DPH 169,98 Kč | Cena vč. DPH 205,68 Kč | Cena bez DPH 6,54 € | Cena vč. DPH 7,91 € | Dostupnost na dotaz | Mj ks | |
| RA001A-15 | Závit1 1/2" | a (mm)85,0 | Cena bez DPH 243,81 Kč | Cena vč. DPH 295,01 Kč | Cena bez DPH 9,38 € | Cena vč. DPH 11,35 € | Dostupnost na dotaz | Mj ks | |
| RA001A-20 | Závit2" | a (mm)102,0 | Cena bez DPH 426,82 Kč | Cena vč. DPH 516,45 Kč | Cena bez DPH 16,42 € | Cena vč. DPH 19,87 € | Dostupnost na dotaz | Mj ks | |
| RA001A-25 | Závit2 1/2" | a (mm)115,0 | Cena bez DPH 718,40 Kč | Cena vč. DPH 869,26 Kč | Cena bez DPH 27,63 € | Cena vč. DPH 33,43 € | Dostupnost na dotaz | Mj ks | |
| RA001A-30 | Závit3" | a (mm)138,0 | Cena bez DPH 1 092,49 Kč | Cena vč. DPH 1 321,91 Kč | Cena bez DPH 42,02 € | Cena vč. DPH 50,84 € | Dostupnost na dotaz | Mj ks |
