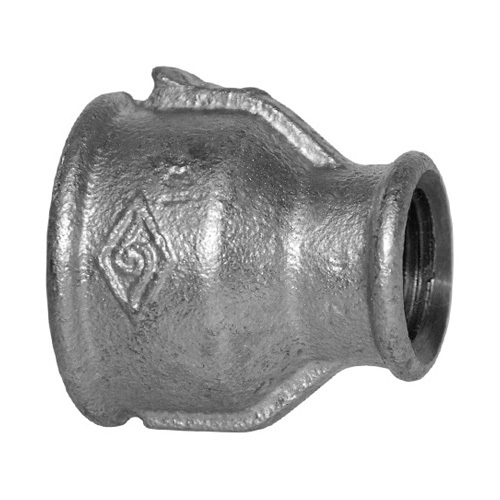

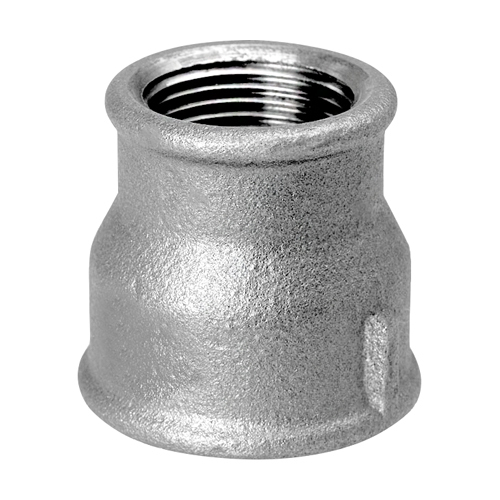

Redukovaná hrdla RA240 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

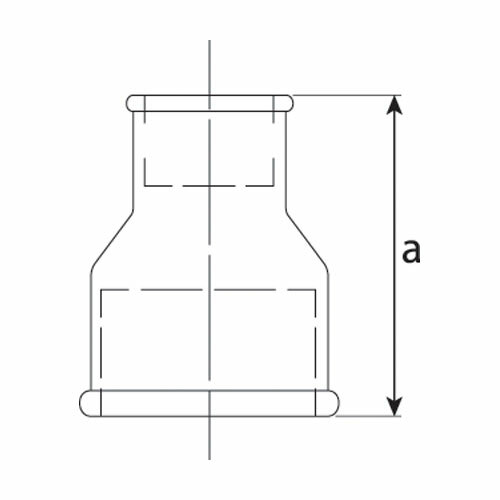

| Obj. č. | Závity |
a
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA240-1814 | Závity1/8" - 1/4" | a (mm)27,0 | Cena bez DPH 46,54 Kč | Cena vč. DPH 56,31 Kč | Cena bez DPH 1,79 € | Cena vč. DPH 2,17 € | Dostupnost na dotaz | Mj ks | |
| RA240-1838 | Závity1/8" - 3/8" | a (mm)30,0 | Cena bez DPH 45,90 Kč | Cena vč. DPH 55,54 Kč | Cena bez DPH 1,77 € | Cena vč. DPH 2,14 € | Dostupnost na dotaz | Mj ks | |
| RA240-1438 | Závity1/4" - 3/8" | a (mm)30,0 | Cena bez DPH 42,18 Kč | Cena vč. DPH 51,04 Kč | Cena bez DPH 1,62 € | Cena vč. DPH 1,96 € | Dostupnost na dotaz | Mj ks | |
| RA240-1412 | Závity1/4" - 1/2" | a (mm)36,0 | Cena bez DPH 44,04 Kč | Cena vč. DPH 53,29 Kč | Cena bez DPH 1,69 € | Cena vč. DPH 2,04 € | Dostupnost na dotaz | Mj ks | |
| RA240-1434 | Závity1/4" - 3/4" | a (mm)39,0 | Cena bez DPH 58,31 Kč | Cena vč. DPH 70,56 Kč | Cena bez DPH 2,24 € | Cena vč. DPH 2,71 € | Dostupnost na dotaz | Mj ks | |
| RA240-3810 | Závity3/8" - 1" | a (mm)45,0 | Cena bez DPH 71,36 Kč | Cena vč. DPH 86,35 Kč | Cena bez DPH 2,74 € | Cena vč. DPH 3,32 € | Dostupnost na dotaz | Mj ks | |
| RA240-3854 | Závity3/8" - 1 1/4" | a (mm)50,0 | Cena bez DPH 126,55 Kč | Cena vč. DPH 153,13 Kč | Cena bez DPH 4,87 € | Cena vč. DPH 5,89 € | Dostupnost na dotaz | Mj ks | |
| RA240-1215 | Závity1/2" - 1 1/2" | a (mm)55,0 | Cena bez DPH 160,05 Kč | Cena vč. DPH 193,66 Kč | Cena bez DPH 6,16 € | Cena vč. DPH 7,45 € | Dostupnost na dotaz | Mj ks | |
| RA240-1530 | Závity1 1/2" - 3" | a (mm)80,0 | Cena bez DPH 515,53 Kč | Cena vč. DPH 623,79 Kč | Cena bez DPH 19,83 € | Cena vč. DPH 23,99 € | Dostupnost na dotaz | Mj ks | |
| RA240-3812 | Závity1/2" - 3/8" | a (mm)36,0 | Cena bez DPH 36,61 Kč | Cena vč. DPH 44,30 Kč | Cena bez DPH 1,41 € | Cena vč. DPH 1,71 € | Dostupnost 6 - 10 | Mj ks | |
| RA240-3834 | Závity3/4" - 3/8" | a (mm)39,0 | Cena bez DPH 51,49 Kč | Cena vč. DPH 62,30 Kč | Cena bez DPH 1,98 € | Cena vč. DPH 2,40 € | Dostupnost na dotaz | Mj ks | |
| RA240-1234 | Závity3/4" - 1/2" | a (mm)39,0 | Cena bez DPH 43,43 Kč | Cena vč. DPH 52,55 Kč | Cena bez DPH 1,67 € | Cena vč. DPH 2,02 € | Dostupnost do týdne | Mj ks | |
| RA240-1210 | Závity1" - 1/2" | a (mm)45,0 | Cena bez DPH 54,58 Kč | Cena vč. DPH 66,04 Kč | Cena bez DPH 2,10 € | Cena vč. DPH 2,54 € | Dostupnost na dotaz | Mj ks | |
| RA240-3410 | Závity1" - 3/4" | a (mm)45,0 | Cena bez DPH 49,63 Kč | Cena vč. DPH 60,05 Kč | Cena bez DPH 1,91 € | Cena vč. DPH 2,31 € | Dostupnost na dotaz | Mj ks | |
| RA240-1254 | Závity1 1/4" - 1/2" | a (mm)50,0 | Cena bez DPH 103,60 Kč | Cena vč. DPH 125,36 Kč | Cena bez DPH 3,98 € | Cena vč. DPH 4,82 € | Dostupnost na dotaz | Mj ks | |
| RA240-3454 | Závity1 1/4" - 3/4" | a (mm)50,0 | Cena bez DPH 91,19 Kč | Cena vč. DPH 110,34 Kč | Cena bez DPH 3,51 € | Cena vč. DPH 4,25 € | Dostupnost na dotaz | Mj ks | |
| RA240-1054 | Závity1 1/4" - 1" | a (mm)50,0 | Cena bez DPH 88,72 Kč | Cena vč. DPH 107,35 Kč | Cena bez DPH 3,41 € | Cena vč. DPH 4,13 € | Dostupnost na dotaz | Mj ks | |
| RA240-3415 | Závity1 1/2" - 3/4" | a (mm)55,0 | Cena bez DPH 141,44 Kč | Cena vč. DPH 171,14 Kč | Cena bez DPH 5,44 € | Cena vč. DPH 6,58 € | Dostupnost na dotaz | Mj ks | |
| RA240-1015 | Závity1 1/2" - 1" | a (mm)55,0 | Cena bez DPH 107,94 Kč | Cena vč. DPH 130,61 Kč | Cena bez DPH 4,15 € | Cena vč. DPH 5,02 € | Dostupnost 3 - 5 | Mj ks | |
| RA240-5415 | Závity1 1/2" - 1 1/4" | a (mm)55,0 | Cena bez DPH 119,12 Kč | Cena vč. DPH 144,14 Kč | Cena bez DPH 4,58 € | Cena vč. DPH 5,54 € | Dostupnost na dotaz | Mj ks |
