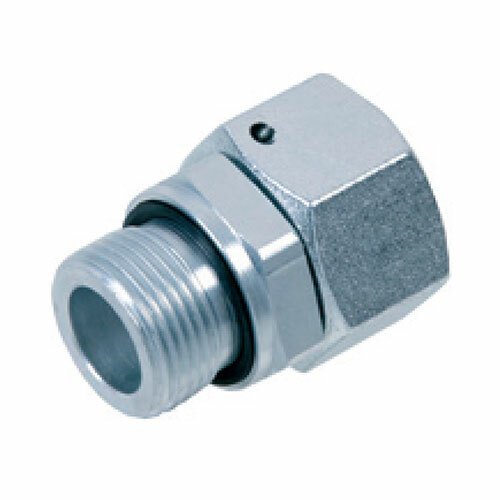

Přímá šroubení VAKW-G
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN (bar) |
Vnější závit G |
Trubka D1 (mm) |
Závit matice d1 |
Délka L (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAKW-G6L | 500 | G 1/8" | 6 | M12 × 1,5 | 24,5 | 120,19 Kč | 145,43 Kč | 4,48 € | 5,42 € | 0 | ks | |
| VAKW-G8L | 500 | G 1/4" | 8 | M14 × 1,5 | 29,5 | 128,59 Kč | 155,59 Kč | 4,80 € | 5,81 € | 6 - 10 | ks | |
| VAKW-G10L | 500 | G 1/4" | 10 | M16 × 1,5 | 27,5 | 132,06 Kč | 159,79 Kč | 4,93 € | 5,97 € | 0 | ks | |
| VAKW-G12L | 400 | G 3/8" | 12 | M18 × 1,5 | 34,0 | 136,26 Kč | 164,87 Kč | 5,08 € | 6,15 € | 0 | ks | |
| VAKW-G15L | 400 | G 1/2" | 15 | M22 × 1,5 | 32,0 | 181,68 Kč | 219,83 Kč | 6,78 € | 8,20 € | 0 | ks | |
| VAKW-G18L | 400 | G 1/2" | 18 | M26 × 1,5 | 31,5 | 208,95 Kč | 252,83 Kč | 7,80 € | 9,44 € | 0 | ks | |
| VAKW-G22L | 250 | G 3/4" | 22 | M30 × 2 | 32,5 | 310,27 Kč | 375,43 Kč | 11,58 € | 14,01 € | 0 | ks | |
| VAKW-G28L | 250 | G 1" | 28 | M36 × 2 | 35,0 | 459,12 Kč | 555,54 Kč | 17,13 € | 20,73 € | 0 | ks | |
| VAKW-G35L | 250 | G 1 1/4" | 35 | M45 × 2 | 42,5 | 794,54 Kč | 961,39 Kč | 29,65 € | 35,88 € | 0 | ks | |
| VAKW-G42L | 250 | G 1 1/2" | 42 | M52 × 2 | 46,5 | 879,79 Kč | 1 064,55 Kč | 32,83 € | 39,72 € | 0 | ks | |
| VAKW-G6S | 800 | G 1/4" | 6 | M14 × 1,5 | 27,0 | 139,76 Kč | 169,11 Kč | 5,21 € | 6,30 € | 0 | ks | |
| VAKW-G8S | 800 | G 1/4" | 8 | M16 × 1,5 | 29,5 | 141,15 Kč | 170,79 Kč | 5,27 € | 6,38 € | 6 - 10 | ks | |
| VAKW-G10S | 800 | G 3/8" | 10 | M18 × 1,5 | 32,0 | 141,85 Kč | 171,64 Kč | 5,29 € | 6,40 € | 1 - 2 | ks | |
| VAKW-G12S | 630 | G 3/8" | 12 | M20 × 1,5 | 34,0 | 146,74 Kč | 177,56 Kč | 5,48 € | 6,63 € | 0 | ks | |
| VAKW-G14S | 630 | G 1/2" | 14 | M22 × 1,5 | 36,5 | 287,22 Kč | 347,54 Kč | 10,72 € | 12,97 € | 0 | ks | |
| VAKW-G16S | 630 | G 1/2" | 16 | M24 × 1,5 | 37,0 | 228,52 Kč | 276,51 Kč | 8,53 € | 10,32 € | 0 | ks | |
| VAKW-G20S | 400 | G 3/4" | 20 | M30 × 2 | 43,0 | 336,81 Kč | 407,54 Kč | 12,57 € | 15,21 € | 0 | ks | |
| VAKW-G25S | 400 | G 1" | 25 | M36 × 2 | 48,0 | 489,86 Kč | 592,73 Kč | 18,28 € | 22,12 € | 0 | ks | |
| VAKW-G30S | 400 | G 1 1/4" | 30 | M42 × 2 | 51,0 | 744,92 Kč | 901,35 Kč | 27,80 € | 33,64 € | 0 | ks | |
| VAKW-G38S | 400 | G 1 1/2" | 38 | M52 × 2 | 60,0 | 1 144,64 Kč | 1 385,01 Kč | 42,71 € | 51,68 € | 0 | ks |
ceny v Kč bez DPH
ceny v Kč vč. DPH
ceny v EUR bez DPH
ceny v EUR vč. DPH
kl-425 (498 kB)
