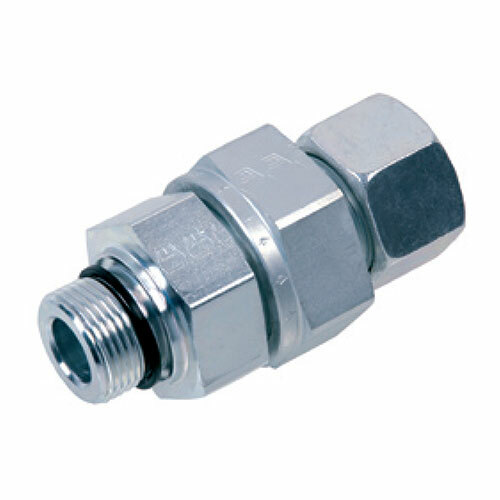

Zpětné ventily RVW-G
- zpětné ventily jsou určeny pro zajištění průtoku média pouze jedním směrem
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Délka i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RVW-G6L | 500 | G 1/8" | 6 | 42,5 | 8 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G8L | 500 | G 1/4" | 8 | 44,5 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G10L | 500 | G 1/4" | 10 | 53,0 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G12L | 400 | G 3/8" | 12 | 57,0 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G15L | 400 | G 1/2" | 15 | 60,5 | 14 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G18L | 400 | G 1/2" | 18 | 66,0 | 14 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G22L | 250 | G 3/4" | 22 | 71,0 | 16 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G28L | 250 | G 1" | 28 | 79,5 | 18 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G35L | 250 | G 1 1/4" | 35 | 90,5 | 20 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G42L | 250 | G 1 1/2" | 42 | 91,0 | 22 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G6S | 800 | G 1/4" | 6 | 46,0 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G8S | 800 | G 1/4" | 8 | 46,0 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G10S | 800 | G 3/8" | 10 | 54,0 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G12S | 630 | G 3/8" | 12 | 57,0 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G16S | 630 | G 1/2" | 16 | 66,0 | 14 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G20S | 400 | G 3/4" | 20 | 73,5 | 16 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G25S | 250 | G 1" | 25 | 78,5 | 18 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G30S | 400 | G 1 1/4" | 30 | 90,5 | 20 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| RVW-G38S | 400 | G 1 1/2" | 38 | 100,0 | 22 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XRVW-G6L | 500 | G 1/8" | 6 | 42,5 | 8 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
