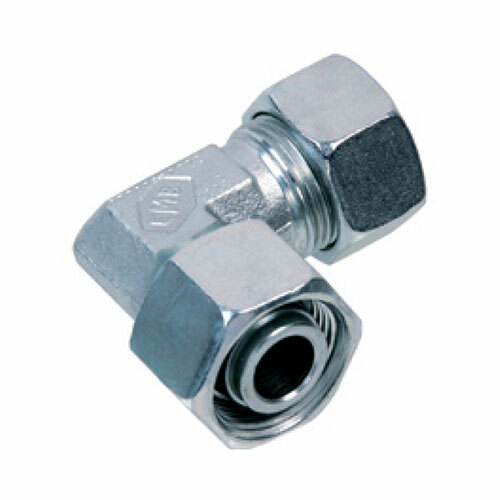

Kolena VBX
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit d1 |
Trubka D (mm) |
Délka L2 (mm) |
Výška L5 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VBX-6L | 315 | M12 × 1,5 | 6 | 27,0 | 26,0 | 570,33 Kč | 690,10 Kč | 21,94 € | 26,55 € | 0 | ks | |
| VBX-8L | 315 | M14 × 1,5 | 8 | 29,0 | 27,5 | 587,62 Kč | 711,02 Kč | 22,60 € | 27,35 € | 0 | ks | |
| VBX-10L | 315 | M16 × 1,5 | 10 | 30,0 | 29,0 | 769,09 Kč | 930,60 Kč | 29,58 € | 35,79 € | 0 | ks | |
| VBX-12L | 315 | M18 × 1,5 | 12 | 32,0 | 29,5 | 886,75 Kč | 1 072,97 Kč | 34,11 € | 41,27 € | 0 | ks | |
| VBX-15L | 315 | M22 × 1,5 | 15 | 36,0 | 32,5 | 1 140,69 Kč | 1 380,23 Kč | 43,87 € | 53,08 € | 0 | ks | |
| VBX-18L | 315 | M26 × 1,5 | 18 | 40,0 | 35,5 | 1 639,89 Kč | 1 984,27 Kč | 63,07 € | 76,31 € | 0 | ks | |
| VBX-22L | 160 | M30 × 2 | 22 | 44,0 | 38,5 | 1 984,24 Kč | 2 400,93 Kč | 76,32 € | 92,35 € | 0 | ks | |
| VBX-28L | 160 | M36 × 2 | 28 | 47,0 | 41,5 | 2 682,87 Kč | 3 246,27 Kč | 103,19 € | 124,86 € | 0 | ks | |
| VBX-35L | 160 | M45 × 2 | 35 | 56,0 | 51,0 | 3 899,99 Kč | 4 718,99 Kč | 150,00 € | 181,50 € | 0 | ks | |
| VBX-42L | 160 | M52 × 2 | 42 | 63,0 | 56,0 | 5 811,76 Kč | 7 032,23 Kč | 223,53 € | 270,47 € | 0 | ks | |
| VBX-6S | 630 | M14 × 1,5 | 6 | 31,0 | 27,0 | 658,74 Kč | 797,08 Kč | 25,34 € | 30,66 € | 0 | ks | |
| VBX-8S | 630 | M16 × 1,5 | 8 | 32,0 | 27,5 | 763,10 Kč | 923,35 Kč | 29,35 € | 35,51 € | 0 | ks | |
| VBX-10S | 800 | M18 × 1,5 | 10 | 34,0 | 30,0 | 929,97 Kč | 1 125,26 Kč | 35,77 € | 43,28 € | 0 | ks | |
| VBX-12S | 630 | M20 × 1,5 | 12 | 38,0 | 31,0 | 1 032,99 Kč | 1 249,92 Kč | 39,73 € | 48,07 € | 0 | ks | |
| VBX-16S | 400 | M24 × 1,5 | 16 | 43,0 | 36,5 | 1 622,61 Kč | 1 963,36 Kč | 62,41 € | 75,52 € | 0 | ks | |
| VBX-20S | 400 | M30 × 2 | 20 | 48,0 | 44,5 | 2 014,80 Kč | 2 437,91 Kč | 77,49 € | 93,76 € | 0 | ks | |
| VBX-30S | 400 | M42 × 2 | 30 | 62,0 | 55,0 | 3 949,85 Kč | 4 779,32 Kč | 151,92 € | 183,82 € | 0 | ks | |
| XVBX-6L | 315 | M12 × 1,5 | 6 | 27,0 | 26,0 | 473,30 Kč | 572,69 Kč | 18,20 € | 22,02 € | 0 | ks | |
| XVBX-8L | 315 | M14 × 1,5 | 8 | 29,0 | 27,5 | 476,61 Kč | 576,70 Kč | 18,33 € | 22,18 € | 0 | ks | |
| XVBX-10L | 315 | M16 × 1,5 | 10 | 30,0 | 29,0 | 640,80 Kč | 775,37 Kč | 24,65 € | 29,83 € | 0 | ks | |
| XVBX-12L | 315 | M18 × 1,5 | 12 | 32,0 | 29,5 | 745,16 Kč | 901,64 Kč | 28,66 € | 34,68 € | 0 | ks | |
| XVBX-15L | 315 | M22 × 1,5 | 15 | 36,0 | 32,5 | 956,56 Kč | 1 157,44 Kč | 36,79 € | 44,52 € | 0 | ks | |
| XVBX-18L | 315 | M26 × 1,5 | 18 | 40,0 | 35,5 | 1 337,45 Kč | 1 618,31 Kč | 51,44 € | 62,24 € | 0 | ks | |
| XVBX-22L | 160 | M30 × 2 | 22 | 44,0 | 38,5 | 1 624,60 Kč | 1 965,77 Kč | 62,48 € | 75,60 € | 0 | ks | |
| XVBX-28L | 160 | M36 × 2 | 28 | 47,0 | 41,5 | 2 148,43 Kč | 2 599,60 Kč | 82,63 € | 99,98 € | 0 | ks | |
| XVBX-35L | 160 | M45 × 2 | 35 | 56,0 | 51,0 | 3 144,19 Kč | 3 804,47 Kč | 120,93 € | 146,33 € | 0 | ks | |
| XVBX-42L | 160 | M52 × 2 | 42 | 63,0 | 56,0 | 4 835,26 Kč | 5 850,66 Kč | 185,97 € | 225,02 € | 0 | ks | |
| XVBX-6S | 630 | M14 × 1,5 | 6 | 31,0 | 27,0 | 545,08 Kč | 659,55 Kč | 20,96 € | 25,36 € | 0 | ks | |
| XVBX-8S | 630 | M16 × 1,5 | 8 | 32,0 | 27,5 | 638,80 Kč | 772,95 Kč | 24,57 € | 29,73 € | 0 | ks | |
| XVBX-10S | 800 | M18 × 1,5 | 10 | 34,0 | 30,0 | 757,80 Kč | 916,94 Kč | 29,15 € | 35,27 € | 0 | ks | |
| XVBX-12S | 630 | M20 × 1,5 | 12 | 38,0 | 31,0 | 871,46 Kč | 1 054,47 Kč | 33,52 € | 40,56 € | 0 | ks | |
| XVBX-16S | 400 | M24 × 1,5 | 16 | 43,0 | 36,5 | 1 329,47 Kč | 1 608,66 Kč | 51,13 € | 61,87 € | 0 | ks | |
| XVBX-20S | 400 | M30 × 2 | 20 | 48,0 | 44,5 | 1 641,89 Kč | 1 986,69 Kč | 63,15 € | 76,41 € | 0 | ks | |
| XVBX-30S | 400 | M42 × 2 | 30 | 62,0 | 55,0 | 3 115,60 Kč | 3 769,88 Kč | 119,83 € | 144,99 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
kl-432 (490 kB)
