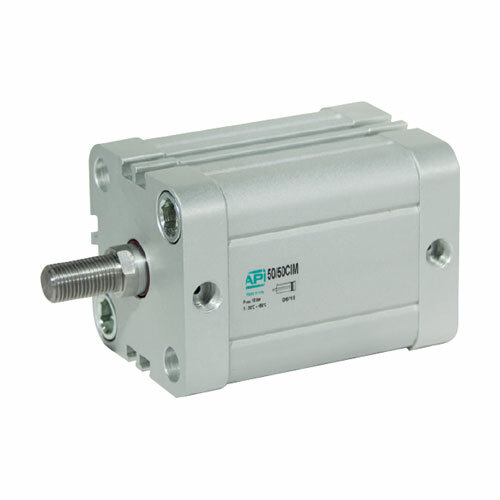

Dvojčinné válce CIM 25mm
- série válců s rozměry podle normy ISO 21287 s průměry 16 až 125 mm, provedení s profilem s drážkami pro přímou montáž snímačů polohy
- dvojčinné provedení s magnetem, typ CIM - vnější závit na pístnici
- válce jsou vybaveny pevným tlumením v koncových polohách
| Obj. č. |
Průměr
(mm) |
Zdvih
(mm) |
Připojení | Závit pístnice |
Tlačná síla při 6 bar
(N) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25/5CIM | Průměr (mm)25 | Zdvih (mm)5 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 456,71 Kč | Cena vč. DPH 1 762,62 Kč | Cena bez DPH 56,03 € | Cena vč. DPH 67,80 € | Dostupnost na dotaz | Mj ks | |
| 25/10CIM | Průměr (mm)25 | Zdvih (mm)10 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 471,87 Kč | Cena vč. DPH 1 780,96 Kč | Cena bez DPH 56,61 € | Cena vč. DPH 68,50 € | Dostupnost na dotaz | Mj ks | |
| 25/15CIM | Průměr (mm)25 | Zdvih (mm)15 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 491,52 Kč | Cena vč. DPH 1 804,74 Kč | Cena bez DPH 57,37 € | Cena vč. DPH 69,42 € | Dostupnost na dotaz | Mj ks | |
| 25/20CIM | Průměr (mm)25 | Zdvih (mm)20 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 507,57 Kč | Cena vč. DPH 1 824,16 Kč | Cena bez DPH 57,98 € | Cena vč. DPH 70,16 € | Dostupnost na dotaz | Mj ks | |
| 25/25CIM | Průměr (mm)25 | Zdvih (mm)25 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 530,77 Kč | Cena vč. DPH 1 852,23 Kč | Cena bez DPH 58,88 € | Cena vč. DPH 71,24 € | Dostupnost na dotaz | Mj ks | |
| 25/30CIM | Průměr (mm)25 | Zdvih (mm)30 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 546,86 Kč | Cena vč. DPH 1 871,70 Kč | Cena bez DPH 59,49 € | Cena vč. DPH 71,98 € | Dostupnost na dotaz | Mj ks | |
| 25/40CIM | Průměr (mm)25 | Zdvih (mm)40 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 581,67 Kč | Cena vč. DPH 1 913,82 Kč | Cena bez DPH 60,83 € | Cena vč. DPH 73,60 € | Dostupnost na dotaz | Mj ks | |
| 25/50CIM | Průměr (mm)25 | Zdvih (mm)50 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 621,81 Kč | Cena vč. DPH 1 962,39 Kč | Cena bez DPH 62,38 € | Cena vč. DPH 75,48 € | Dostupnost na dotaz | Mj ks | |
| 25/60CIM | Průměr (mm)25 | Zdvih (mm)60 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 657,54 Kč | Cena vč. DPH 2 005,62 Kč | Cena bez DPH 63,75 € | Cena vč. DPH 77,14 € | Dostupnost na dotaz | Mj ks | |
| 25/70CIM | Průměr (mm)25 | Zdvih (mm)70 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 696,80 Kč | Cena vč. DPH 2 053,13 Kč | Cena bez DPH 65,26 € | Cena vč. DPH 78,96 € | Dostupnost na dotaz | Mj ks | |
| 25/80CIM | Průměr (mm)25 | Zdvih (mm)80 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 728,04 Kč | Cena vč. DPH 2 090,93 Kč | Cena bez DPH 66,46 € | Cena vč. DPH 80,42 € | Dostupnost na dotaz | Mj ks | |
| 25/100CIM | Průměr (mm)25 | Zdvih (mm)100 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 794,99 Kč | Cena vč. DPH 2 171,94 Kč | Cena bez DPH 69,04 € | Cena vč. DPH 83,54 € | Dostupnost na dotaz | Mj ks | |
| 25/125CIM | Průměr (mm)25 | Zdvih (mm)125 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 1 885,14 Kč | Cena vč. DPH 2 281,02 Kč | Cena bez DPH 72,51 € | Cena vč. DPH 87,74 € | Dostupnost na dotaz | Mj ks | |
| 25/150CIM | Průměr (mm)25 | Zdvih (mm)150 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 2 011,87 Kč | Cena vč. DPH 2 434,36 Kč | Cena bez DPH 77,38 € | Cena vč. DPH 93,63 € | Dostupnost na dotaz | Mj ks | |
| 25/160CIM | Průměr (mm)25 | Zdvih (mm)160 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 2 011,87 Kč | Cena vč. DPH 2 434,36 Kč | Cena bez DPH 77,38 € | Cena vč. DPH 93,63 € | Dostupnost na dotaz | Mj ks | |
| 25/200CIM | Průměr (mm)25 | Zdvih (mm)200 | PřipojeníM5 | Závit pístniceM8×1,25 | Tlačná síla při 6 bar (N)265 | Cena bez DPH 2 160,95 Kč | Cena vč. DPH 2 614,75 Kč | Cena bez DPH 83,11 € | Cena vč. DPH 100,56 € | Dostupnost na dotaz | Mj ks |
