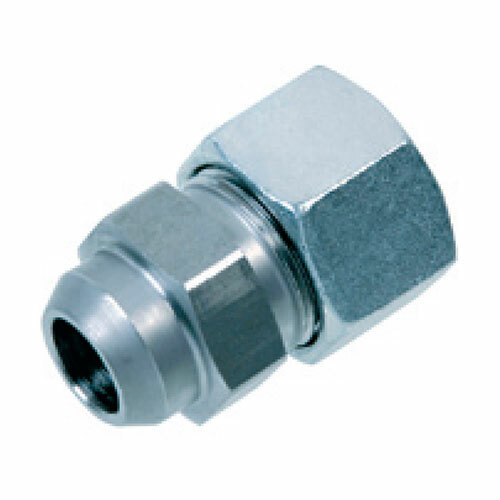

Navařovací šroubení V
- ocelová šroubení vybavená návarky pro přivaření k ocelovým trubkám, vyrobená dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | Řada |
Tlak PN
(bar) |
Trubka D
(mm) |
Návarek D8
(mm) |
Délka L1
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V-6L | ŘadaL | Tlak PN (bar)500 | Trubka D (mm)6 | Návarek D8 (mm)10 | Délka L1 (mm)29,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-8L | ŘadaL | Tlak PN (bar)500 | Trubka D (mm)8 | Návarek D8 (mm)12 | Délka L1 (mm)31,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-10L | ŘadaL | Tlak PN (bar)500 | Trubka D (mm)10 | Návarek D8 (mm)14 | Délka L1 (mm)33,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-12L | ŘadaL | Tlak PN (bar)400 | Trubka D (mm)12 | Návarek D8 (mm)16 | Délka L1 (mm)33,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-15L | ŘadaL | Tlak PN (bar)400 | Trubka D (mm)15 | Návarek D8 (mm)19 | Délka L1 (mm)37,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-28L | ŘadaL | Tlak PN (bar)250 | Trubka D (mm)28 | Návarek D8 (mm)32 | Délka L1 (mm)47,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-35L | ŘadaL | Tlak PN (bar)250 | Trubka D (mm)35 | Návarek D8 (mm)40 | Délka L1 (mm)54,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-42L | ŘadaL | Tlak PN (bar)250 | Trubka D (mm)42 | Návarek D8 (mm)46 | Délka L1 (mm)58,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-8S | ŘadaS | Tlak PN (bar)800 | Trubka D (mm)8 | Návarek D8 (mm)13 | Délka L1 (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-10S | ŘadaS | Tlak PN (bar)800 | Trubka D (mm)10 | Návarek D8 (mm)15 | Délka L1 (mm)39,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-12S | ŘadaS | Tlak PN (bar)630 | Trubka D (mm)12 | Návarek D8 (mm)17 | Délka L1 (mm)41,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-14S | ŘadaS | Tlak PN (bar)630 | Trubka D (mm)14 | Návarek D8 (mm)19 | Délka L1 (mm)45,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-16S | ŘadaS | Tlak PN (bar)630 | Trubka D (mm)16 | Návarek D8 (mm)21 | Délka L1 (mm)45,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-20S | ŘadaS | Tlak PN (bar)400 | Trubka D (mm)20 | Návarek D8 (mm)26 | Délka L1 (mm)51,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-25S | ŘadaS | Tlak PN (bar)400 | Trubka D (mm)25 | Návarek D8 (mm)31 | Délka L1 (mm)56,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| V-30S | ŘadaS | Tlak PN (bar)400 | Trubka D (mm)30 | Návarek D8 (mm)36 | Délka L1 (mm)62,0 | Cena bez DPH 868,56 Kč | Cena vč. DPH 1 050,96 Kč | Cena bez DPH 33,41 € | Cena vč. DPH 40,43 € | Dostupnost 6 - 10 | Mj ks | |
| V-38S | ŘadaS | Tlak PN (bar)400 | Trubka D (mm)38 | Návarek D8 (mm)44 | Délka L1 (mm)69,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XV-6L | ŘadaL | Tlak PN (bar)500 | Trubka D (mm)6 | Návarek D8 (mm)10 | Délka L1 (mm)29,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XV-8L | ŘadaL | Tlak PN (bar)500 | Trubka D (mm)8 | Návarek D8 (mm)12 | Délka L1 (mm)31,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XV-10L | ŘadaL | Tlak PN (bar)500 | Trubka D (mm)10 | Návarek D8 (mm)14 | Délka L1 (mm)33,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
