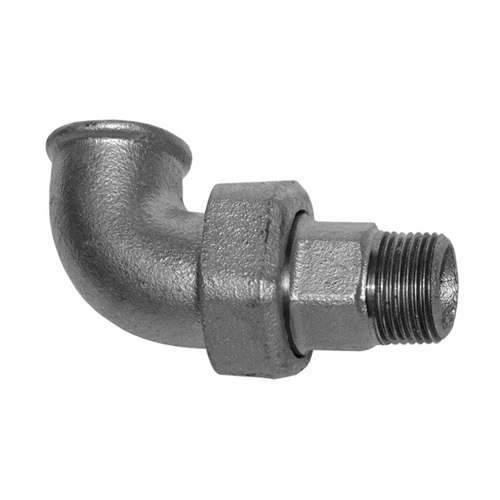

Šroubení úhlové kónické RA098 s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | Závit |

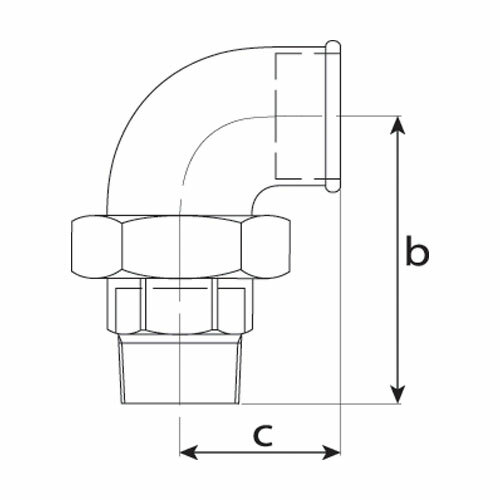

b (mm) |
c (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA098-14 | 1/4" | 61,0 | 21,0 | 189,71 Kč | 229,55 Kč | 7,30 € | 8,83 € | 0 | ks | |
| RA098-38 | 3/8" | 65,0 | 25,0 | 172,50 Kč | 208,73 Kč | 6,63 € | 8,02 € | 0 | ks | |
| RA098-12 | 1/2" | 76,0 | 28,0 | 144,28 Kč | 174,58 Kč | 5,55 € | 6,72 € | 3 - 5 | ks | |
| RA098-34 | 3/4" | 82,0 | 33,0 | 182,94 Kč | 221,36 Kč | 7,04 € | 8,52 € | 3 - 5 | ks | |
| RA098-10 | 1" | 94,0 | 38,0 | 251,10 Kč | 303,83 Kč | 9,66 € | 11,69 € | 1 - 2 | ks | |
| RA098-54 | 1 1/4" | 107,0 | 45,0 | 420,54 Kč | 508,85 Kč | 16,17 € | 19,57 € | 3 - 5 | ks | |
| RA098-15 | 1 1/2" | 115,0 | 50,0 | 515,08 Kč | 623,25 Kč | 19,81 € | 23,97 € | 0 | ks | |
| RA098-20 | 2" | 128,0 | 58,0 | 850,89 Kč | 1 029,58 Kč | 32,73 € | 39,60 € | 0 | ks | |
| RA098-25 | 2 1/2" | 152,0 | 70,0 | 1 889,62 Kč | 2 286,44 Kč | 72,68 € | 87,94 € | 0 | ks | |
| RA098-30 | 3" | 168,0 | 78,0 | 2 533,02 Kč | 3 064,95 Kč | 97,42 € | 117,88 € | 0 | ks |
