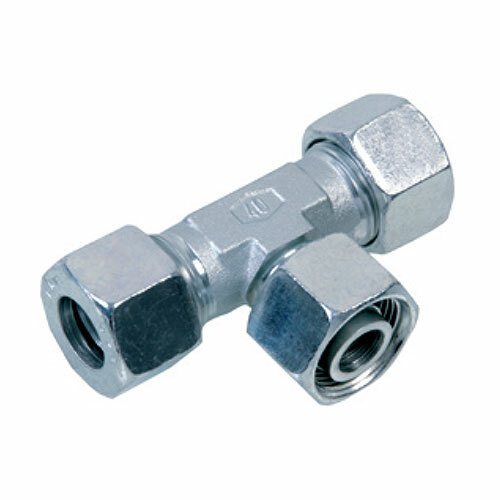

T-šroubení VCX

T-šroubení VCX

  • t-šroubení a x-šroubení z nerezové oceli 1.4571 vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
Obj. č. Tlak PN
(bar)
Závit d1 Trubka D
(mm)
Délka L2
(mm)
Výška L5
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
VCX-6L 315 M12 × 1,5 6 27,0 26,0 929,29 Kč 1 124,44 Kč 35,74 € 43,25 € 0 ks
VCX-8L 315 M14 × 1,5 8 29,0 27,5 1 016,38 Kč 1 229,82 Kč 39,09 € 47,30 € 0 ks
VCX-10L 315 M16 × 1,5 10 30,0 29,0 1 159,97 Kč 1 403,56 Kč 44,61 € 53,98 € 0 ks
VCX-12L 315 M18 × 1,5 12 32,0 29,5 1 298,88 Kč 1 571,64 Kč 49,96 € 60,45 € 0 ks
VCX-15L 315 M22 × 1,5 15 36,0 32,5 1 778,17 Kč 2 151,59 Kč 68,39 € 82,75 € 0 ks
VCX-18L 315 M26 × 1,5 18 40,0 35,5 2 488,10 Kč 3 010,60 Kč 95,70 € 115,80 € 0 ks
VCX-22L 160 M30 × 2 22 44,0 38,5 2 598,45 Kč 3 144,12 Kč 99,94 € 120,93 € 0 ks
VCX-28L 160 M36 × 2 28 47,0 41,5 3 933,22 Kč 4 759,20 Kč 151,28 € 183,05 € 0 ks
VCX-35L 160 M45 × 2 35 56,0 51,0 6 430,62 Kč 7 781,05 Kč 247,33 € 299,27 € 0 ks
VCX-42L 160 M52 × 2 42 63,0 56,0 8 733,25 Kč 10 567,23 Kč 335,89 € 406,43 € 0 ks
VCX-6S 630 M14 × 1,5 6 31,0 27,0 929,97 Kč 1 125,26 Kč 35,77 € 43,28 € 0 ks
VCX-8S 630 M16 × 1,5 8 32,0 27,5 1 037,64 Kč 1 255,54 Kč 39,91 € 48,29 € 0 ks
VCX-10S 630 M18 × 1,5 10 34,0 30,0 1 197,86 Kč 1 449,41 Kč 46,07 € 55,74 € 0 ks
VCX-12S 630 M20 × 1,5 12 38,0 31,0 1 306,87 Kč 1 581,31 Kč 50,26 € 60,81 € 0 ks
XVCX-6L 315 M12 × 1,5 6 27,0 26,0 734,54 Kč 888,79 Kč 28,25 € 34,18 € 0 ks
XVCX-8L 315 M14 × 1,5 8 29,0 27,5 794,37 Kč 961,19 Kč 30,55 € 36,97 € 0 ks
XVCX-10L 315 M16 × 1,5 10 30,0 29,0 901,38 Kč 1 090,67 Kč 34,67 € 41,95 € 0 ks
XVCX-12L 315 M18 × 1,5 12 32,0 29,5 1 012,39 Kč 1 224,99 Kč 38,94 € 47,12 € 0 ks
XVCX-15L 315 M22 × 1,5 15 36,0 32,5 1 408,58 Kč 1 704,38 Kč 54,18 € 65,56 € 0 ks
XVCX-18L 315 M26 × 1,5 18 40,0 35,5 1 879,86 Kč 2 274,63 Kč 72,30 € 87,48 € 0 ks
XVCX-22L 160 M30 × 2 22 44,0 38,5 1 875,89 Kč 2 269,83 Kč 72,15 € 87,30 € 0 ks
XVCX-28L 160 M36 × 2 28 47,0 41,5 2 806,51 Kč 3 395,88 Kč 107,94 € 130,61 € 0 ks
XVCX-35L 160 M45 × 2 35 56,0 51,0 4 910,38 Kč 5 941,56 Kč 188,86 € 228,52 € 0 ks
XVCX-42L 160 M52 × 2 42 63,0 56,0 6 750,38 Kč 8 167,96 Kč 259,63 € 314,15 € 0 ks
XVCX-6S 630 M14 × 1,5 6 31,0 27,0 702,62 Kč 850,17 Kč 27,02 € 32,69 € 0 ks
XVCX-8S 630 M16 × 1,5 8 32,0 27,5 789,69 Kč 955,52 Kč 30,37 € 36,75 € 0 ks
XVCX-10S 630 M18 × 1,5 10 34,0 30,0 900,73 Kč 1 089,88 Kč 34,64 € 41,91 € 0 ks
XVCX-12S 630 M20 × 1,5 12 38,0 31,0 981,15 Kč 1 187,19 Kč 37,74 € 45,67 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
