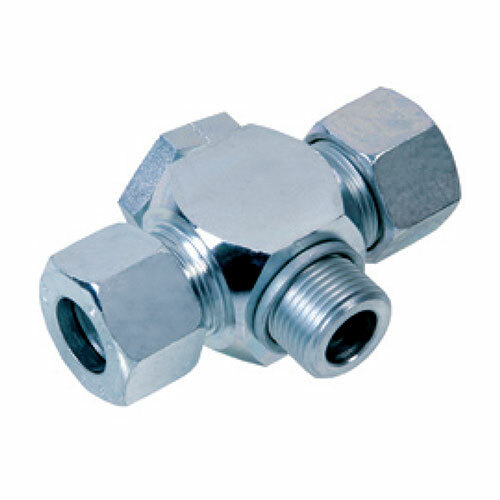

T-šroubení SGEX-M
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
| Obj. č. |
Tlak PN
(bar) |
Závit G |
Trubka D
(mm) |
Délka L2
(mm) |
Výška L3
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGEX-M6L | Tlak PN (bar)315 | Závit GM10 × 1 | Trubka D (mm)6 | Délka L2 (mm)27,0 | Výška L3 (mm)24,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| SGEX-M8L | Tlak PN (bar)315 | Závit GM12 × 1,5 | Trubka D (mm)8 | Délka L2 (mm)29,0 | Výška L3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| SGEX-M10L | Tlak PN (bar)315 | Závit GM14 × 1,5 | Trubka D (mm)10 | Délka L2 (mm)30,0 | Výška L3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| SGEX-M12L | Tlak PN (bar)315 | Závit GM16 × 1,5 | Trubka D (mm)12 | Délka L2 (mm)33,0 | Výška L3 (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| SGEX-M8S | Tlak PN (bar)630 | Závit GM14 × 1,5 | Trubka D (mm)8 | Délka L2 (mm)31,0 | Výška L3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| SGEX-M10S | Tlak PN (bar)630 | Závit GM16 × 1,5 | Trubka D (mm)10 | Délka L2 (mm)35,0 | Výška L3 (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| SGEX-M12S | Tlak PN (bar)630 | Závit GM18 × 1,5 | Trubka D (mm)12 | Délka L2 (mm)36,0 | Výška L3 (mm)39,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M6L | Tlak PN (bar)315 | Závit GM10 × 1 | Trubka D (mm)6 | Délka L2 (mm)27,0 | Výška L3 (mm)24,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M8L | Tlak PN (bar)315 | Závit GM12 × 1,5 | Trubka D (mm)8 | Délka L2 (mm)29,0 | Výška L3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M10L | Tlak PN (bar)315 | Závit GM14 × 1,5 | Trubka D (mm)10 | Délka L2 (mm)30,0 | Výška L3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M12L | Tlak PN (bar)315 | Závit GM16 × 1,5 | Trubka D (mm)12 | Délka L2 (mm)33,0 | Výška L3 (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M8S | Tlak PN (bar)630 | Závit GM14 × 1,5 | Trubka D (mm)8 | Délka L2 (mm)31,0 | Výška L3 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M10S | Tlak PN (bar)630 | Závit GM16 × 1,5 | Trubka D (mm)10 | Délka L2 (mm)35,0 | Výška L3 (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XSGEX-M12S | Tlak PN (bar)630 | Závit GM18 × 1,5 | Trubka D (mm)12 | Délka L2 (mm)36,0 | Výška L3 (mm)39,5 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
