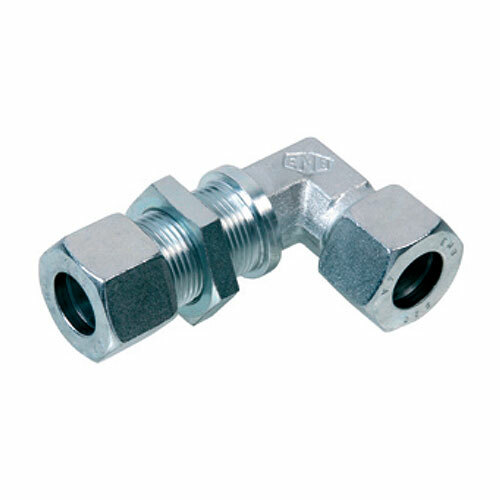

L-průchodky LX
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN
(bar) |
Trubka D1
(mm) |
Závit M |
Délka L3
(mm) |
Výška L2
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LX-6L | Tlak PN (bar)315 | Trubka D1 (mm)6 | Závit MM12 × 1,5 | Délka L3 (mm)42,0 | Výška L2 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-8L | Tlak PN (bar)315 | Trubka D1 (mm)8 | Závit MM14 × 1,5 | Délka L3 (mm)42,0 | Výška L2 (mm)29,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-10L | Tlak PN (bar)315 | Trubka D1 (mm)10 | Závit MM16 × 1,5 | Délka L3 (mm)43,0 | Výška L2 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-15L | Tlak PN (bar)315 | Trubka D1 (mm)15 | Závit MM22 × 1,5 | Délka L3 (mm)46,0 | Výška L2 (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-18L | Tlak PN (bar)315 | Trubka D1 (mm)18 | Závit MM26 × 1,5 | Délka L3 (mm)49,0 | Výška L2 (mm)40,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-22L | Tlak PN (bar)160 | Trubka D1 (mm)22 | Závit MM30 × 2 | Délka L3 (mm)51,0 | Výška L2 (mm)44,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-28L | Tlak PN (bar)160 | Trubka D1 (mm)28 | Závit MM36 × 2 | Délka L3 (mm)52,0 | Výška L2 (mm)47,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-35L | Tlak PN (bar)160 | Trubka D1 (mm)35 | Závit MM45 × 2 | Délka L3 (mm)58,0 | Výška L2 (mm)56,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-42L | Tlak PN (bar)160 | Trubka D1 (mm)42 | Závit MM52 × 2 | Délka L3 (mm)59,0 | Výška L2 (mm)63,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-8S | Tlak PN (bar)630 | Trubka D1 (mm)8 | Závit MM16 × 1,5 | Délka L3 (mm)44,0 | Výška L2 (mm)32,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-10S | Tlak PN (bar)630 | Trubka D1 (mm)10 | Závit MM18 × 1,5 | Délka L3 (mm)46,0 | Výška L2 (mm)34,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-12S | Tlak PN (bar)630 | Trubka D1 (mm)12 | Závit MM20 × 1,5 | Délka L3 (mm)47,0 | Výška L2 (mm)38,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-14S | Tlak PN (bar)630 | Trubka D1 (mm)14 | Závit MM22 × 1,5 | Délka L3 (mm)50,0 | Výška L2 (mm)40,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-16S | Tlak PN (bar)400 | Trubka D1 (mm)16 | Závit MM24 × 1,5 | Délka L3 (mm)50,0 | Výška L2 (mm)43,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-20S | Tlak PN (bar)400 | Trubka D1 (mm)20 | Závit MM30 × 2 | Délka L3 (mm)55,0 | Výška L2 (mm)48,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-25S | Tlak PN (bar)400 | Trubka D1 (mm)25 | Závit MM36 × 2 | Délka L3 (mm)59,0 | Výška L2 (mm)54,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| LX-30S | Tlak PN (bar)400 | Trubka D1 (mm)30 | Závit MM42 × 2 | Délka L3 (mm)64,0 | Výška L2 (mm)62,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XLX-6L | Tlak PN (bar)315 | Trubka D1 (mm)6 | Závit MM12 × 1,5 | Délka L3 (mm)42,0 | Výška L2 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XLX-8L | Tlak PN (bar)315 | Trubka D1 (mm)8 | Závit MM14 × 1,5 | Délka L3 (mm)42,0 | Výška L2 (mm)29,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| XLX-10L | Tlak PN (bar)315 | Trubka D1 (mm)10 | Závit MM16 × 1,5 | Délka L3 (mm)43,0 | Výška L2 (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
