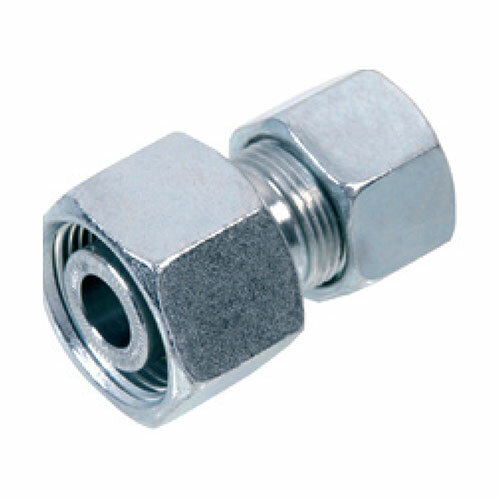

Redukovaná šroubení RX-S
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN
(bar) |
Trubka D2
(mm) |
Trubka D1
(mm) |
Závit d1 |
Délka L1
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RX-68S | Tlak PN (bar)630 | Trubka D2 (mm)6 | Trubka D1 (mm)8 | Závit d1M16 × 1,5 | Délka L1 (mm)25,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-610S | Tlak PN (bar)630 | Trubka D2 (mm)6 | Trubka D1 (mm)10 | Závit d1M18 × 1,5 | Délka L1 (mm)25,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-810S | Tlak PN (bar)630 | Trubka D2 (mm)8 | Trubka D1 (mm)10 | Závit d1M18 × 1,5 | Délka L1 (mm)25,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-812S | Tlak PN (bar)630 | Trubka D2 (mm)8 | Trubka D1 (mm)12 | Závit d1M20 × 1,5 | Délka L1 (mm)26,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1012S | Tlak PN (bar)630 | Trubka D2 (mm)10 | Trubka D1 (mm)12 | Závit d1M20 × 1,5 | Délka L1 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1014S | Tlak PN (bar)630 | Trubka D2 (mm)10 | Trubka D1 (mm)14 | Závit d1M22 × 1,5 | Délka L1 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1214S | Tlak PN (bar)630 | Trubka D2 (mm)12 | Trubka D1 (mm)14 | Závit d1M22 × 1,5 | Délka L1 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-616S | Tlak PN (bar)400 | Trubka D2 (mm)6 | Trubka D1 (mm)16 | Závit d1M24 × 1,5 | Délka L1 (mm)26,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-816S | Tlak PN (bar)400 | Trubka D2 (mm)8 | Trubka D1 (mm)16 | Závit d1M24 × 1,5 | Délka L1 (mm)26,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1016S | Tlak PN (bar)400 | Trubka D2 (mm)10 | Trubka D1 (mm)16 | Závit d1M24 × 1,5 | Délka L1 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1216S | Tlak PN (bar)400 | Trubka D2 (mm)12 | Trubka D1 (mm)16 | Závit d1M24 × 1,5 | Délka L1 (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1020S | Tlak PN (bar)400 | Trubka D2 (mm)10 | Trubka D1 (mm)20 | Závit d1M30 × 2 | Délka L1 (mm)28,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1220S | Tlak PN (bar)400 | Trubka D2 (mm)12 | Trubka D1 (mm)20 | Závit d1M30 × 2 | Délka L1 (mm)28,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1620S | Tlak PN (bar)400 | Trubka D2 (mm)16 | Trubka D1 (mm)20 | Závit d1M30 × 2 | Délka L1 (mm)31,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1225S | Tlak PN (bar)400 | Trubka D2 (mm)12 | Trubka D1 (mm)25 | Závit d1M36 × 2 | Délka L1 (mm)29,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1625S | Tlak PN (bar)400 | Trubka D2 (mm)16 | Trubka D1 (mm)25 | Závit d1M36 × 2 | Délka L1 (mm)31,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-2025S | Tlak PN (bar)400 | Trubka D2 (mm)20 | Trubka D1 (mm)25 | Závit d1M36 × 2 | Délka L1 (mm)35,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-1630S | Tlak PN (bar)400 | Trubka D2 (mm)16 | Trubka D1 (mm)30 | Závit d1M42 × 2 | Délka L1 (mm)31,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-2030S | Tlak PN (bar)400 | Trubka D2 (mm)20 | Trubka D1 (mm)30 | Závit d1M42 × 2 | Délka L1 (mm)35,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| RX-2038S | Tlak PN (bar)315 | Trubka D2 (mm)20 | Trubka D1 (mm)38 | Závit d1M52 × 2 | Délka L1 (mm)35,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
