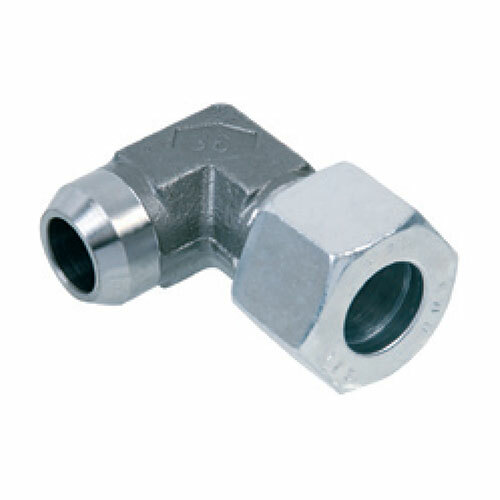

L-šroubení s návarkem BS
- ocelová šroubení vybavená návarky pro přivaření k ocelovým trubkám, vyrobená dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Trubka D (mm) |
Návarek D8 (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BS-8L | 500 | 8 | 12 | 29,0 | 23,0 | 163,53 Kč | 197,87 Kč | 6,29 € | 7,61 € | 0 | ks | |
| BS-10L | 500 | 10 | 14 | 30,0 | 24,0 | 171,49 Kč | 207,50 Kč | 6,60 € | 7,99 € | 0 | ks | |
| BS-12L | 400 | 12 | 16 | 32,0 | 25,0 | 211,38 Kč | 255,77 Kč | 8,13 € | 9,84 € | 0 | ks | |
| BS-15L | 400 | 15 | 19 | 36,0 | 30,0 | 257,91 Kč | 312,07 Kč | 9,92 € | 12,00 € | 0 | ks | |
| BS-18L | 400 | 18 | 22 | 40,0 | 33,0 | 364,26 Kč | 440,75 Kč | 14,01 € | 16,95 € | 0 | ks | |
| BS-28L | 250 | 28 | 32 | 47,0 | 42,0 | 739,85 Kč | 895,22 Kč | 28,46 € | 34,44 € | 0 | ks | |
| BS-35L | 250 | 35 | 40 | 56,0 | 49,0 | 1 079,52 Kč | 1 306,22 Kč | 41,52 € | 50,24 € | 0 | ks | |
| BS-10S | 800 | 10 | 15 | 34,0 | 25,0 | 239,96 Kč | 290,35 Kč | 9,23 € | 11,17 € | 0 | ks | |
| BS-12S | 630 | 12 | 17 | 38,0 | 29,0 | 259,25 Kč | 313,69 Kč | 9,97 € | 12,06 € | 0 | ks | |
| BS-16S | 630 | 16 | 21 | 43,0 | 33,0 | 380,24 Kč | 460,09 Kč | 14,62 € | 17,69 € | 0 | ks | |
| BS-20S | 400 | 20 | 26 | 48,0 | 37,0 | 636,80 Kč | 770,53 Kč | 24,49 € | 29,63 € | 0 | ks | |
| XBS-8L | 500 | 8 | 12 | 29,0 | 23,0 | 144,90 Kč | 175,33 Kč | 5,57 € | 6,74 € | 0 | ks | |
| XBS-10L | 500 | 10 | 14 | 30,0 | 24,0 | 150,89 Kč | 182,58 Kč | 5,80 € | 7,02 € | 0 | ks | |
| XBS-12L | 500 | 12 | 16 | 32,0 | 25,0 | 186,13 Kč | 225,22 Kč | 7,16 € | 8,66 € | 0 | ks | |
| XBS-15L | 400 | 15 | 19 | 36,0 | 30,0 | 224,01 Kč | 271,05 Kč | 8,62 € | 10,43 € | 0 | ks | |
| XBS-18L | 400 | 18 | 22 | 40,0 | 33,0 | 306,43 Kč | 370,78 Kč | 11,79 € | 14,27 € | 0 | ks | |
| XBS-28L | 250 | 28 | 32 | 47,0 | 42,0 | 608,24 Kč | 735,97 Kč | 23,39 € | 28,30 € | 0 | ks | |
| XBS-35L | 250 | 35 | 40 | 56,0 | 49,0 | 899,39 Kč | 1 088,26 Kč | 34,59 € | 41,85 € | 0 | ks | |
| XBS-10S | 800 | 10 | 15 | 34,0 | 25,0 | 215,37 Kč | 260,60 Kč | 8,28 € | 10,02 € | 0 | ks | |
| XBS-12S | 630 | 12 | 17 | 38,0 | 29,0 | 228,66 Kč | 276,68 Kč | 8,79 € | 10,64 € | 0 | ks | |
| XBS-16S | 630 | 16 | 21 | 43,0 | 33,0 | 319,73 Kč | 386,87 Kč | 12,30 € | 14,88 € | 0 | ks | |
| XBS-20S | 400 | 20 | 26 | 48,0 | 37,0 | 550,39 Kč | 665,97 Kč | 21,17 € | 25,62 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
