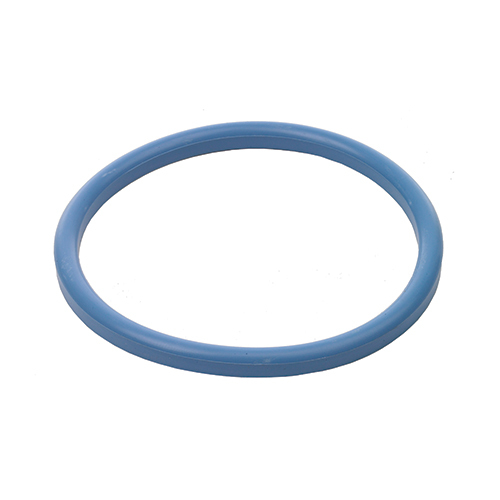

Těsnění DIN211
- spojovací systém tvořený spojkou, vsuvkou, těsněním a převlečnou maticí s rozměry dle DIN 11851
- pracovní tlak:
- světlosti DN15 až DN40: 40 bar
- světlosti DN50 až DN100 – 25 bar
- pracovní teplota -30/+120 °C
- použité materiály:
- spojky a vsuvky: nerezová ocel AISI 316 (1.4401)
- matice, záslepky a návarky nerezová ocel AISI 304 (1.4301)
- těsnění: 4 různé materiály – NBR (ve standardu), dále EPDM, FPM a H-NBR
- použití v potravinářství, pivovarech, nápojovém průmyslu, chemických a farmaceutických aplikacích
| Obj. č. | DN |
Vnější průměr
(mm) |
Vnitřní průměr
(mm) |
Výška
(mm) |
Hmotnost
(g) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN211-015 | DN15 | Vnější průměr (mm)26 | Vnitřní průměr (mm)18,0 | Výška (mm)4,5 | Hmotnost (g)2,0 | Cena bez DPH 10,65 Kč | Cena vč. DPH 12,89 Kč | Cena bez DPH 0,41 € | Cena vč. DPH 0,50 € | Dostupnost na dotaz | Mj ks | |
| DIN211-020 | DN20 | Vnější průměr (mm)33 | Vnitřní průměr (mm)23,0 | Výška (mm)4,5 | Hmotnost (g)3,0 | Cena bez DPH 23,05 Kč | Cena vč. DPH 27,89 Kč | Cena bez DPH 0,89 € | Cena vč. DPH 1,08 € | Dostupnost na dotaz | Mj ks | |
| DIN211-025 | DN25 | Vnější průměr (mm)40 | Vnitřní průměr (mm)30,0 | Výška (mm)5,0 | Hmotnost (g)4,0 | Cena bez DPH 15,96 Kč | Cena vč. DPH 19,31 Kč | Cena bez DPH 0,61 € | Cena vč. DPH 0,74 € | Dostupnost na dotaz | Mj ks | |
| DIN211-032 | DN32 | Vnější průměr (mm)46 | Vnitřní průměr (mm)36,0 | Výška (mm)5,0 | Hmotnost (g)4,0 | Cena bez DPH 28,39 Kč | Cena vč. DPH 34,35 Kč | Cena bez DPH 1,09 € | Cena vč. DPH 1,32 € | Dostupnost na dotaz | Mj ks | |
| DIN211-040 | DN40 | Vnější průměr (mm)52 | Vnitřní průměr (mm)42,0 | Výška (mm)5,0 | Hmotnost (g)5,0 | Cena bez DPH 25,72 Kč | Cena vč. DPH 31,12 Kč | Cena bez DPH 0,99 € | Cena vč. DPH 1,20 € | Dostupnost na dotaz | Mj ks | |
| DIN211-050 | DN50 | Vnější průměr (mm)64 | Vnitřní průměr (mm)54,0 | Výška (mm)5,0 | Hmotnost (g)6,0 | Cena bez DPH 21,30 Kč | Cena vč. DPH 25,77 Kč | Cena bez DPH 0,82 € | Cena vč. DPH 0,99 € | Dostupnost na dotaz | Mj ks | |
| DIN211-065 | DN65 | Vnější průměr (mm)81 | Vnitřní průměr (mm)71,0 | Výška (mm)5,0 | Hmotnost (g)8,0 | Cena bez DPH 34,59 Kč | Cena vč. DPH 41,85 Kč | Cena bez DPH 1,33 € | Cena vč. DPH 1,61 € | Dostupnost na dotaz | Mj ks | |
| DIN211-080 | DN80 | Vnější průměr (mm)95 | Vnitřní průměr (mm)85,0 | Výška (mm)5,0 | Hmotnost (g)8,0 | Cena bez DPH 38,15 Kč | Cena vč. DPH 46,16 Kč | Cena bez DPH 1,47 € | Cena vč. DPH 1,78 € | Dostupnost na dotaz | Mj ks | |
| DIN211-100 | DN100 | Vnější průměr (mm)114 | Vnitřní průměr (mm)104,0 | Výška (mm)6,0 | Hmotnost (g)13,0 | Cena bez DPH 48,80 Kč | Cena vč. DPH 59,05 Kč | Cena bez DPH 1,88 € | Cena vč. DPH 2,27 € | Dostupnost na dotaz | Mj ks |
