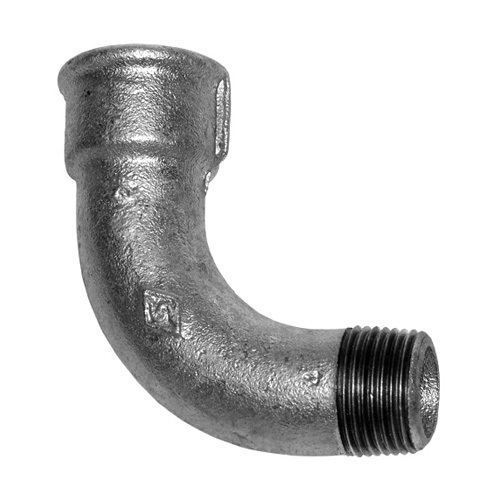

Oblouky 90° dlouhé RA001 s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

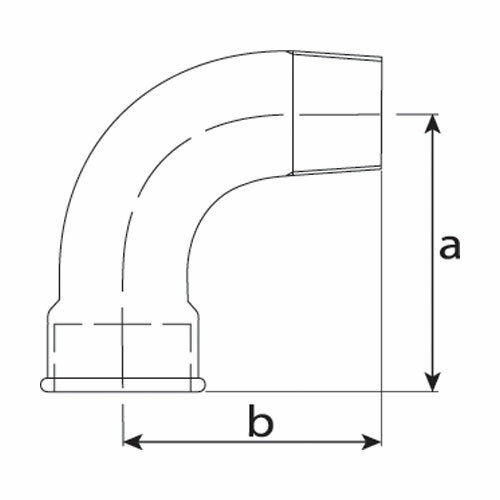

| Obj. č. | Závit |
a
(mm) |
b
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA001-18 | Závit1/8" | a (mm)35,0 | b (mm)32,0 | Cena bez DPH 65,77 Kč | Cena vč. DPH 79,58 Kč | Cena bez DPH 2,53 € | Cena vč. DPH 3,06 € | Dostupnost na dotaz | Mj ks | |
| RA001-14 | Závit1/4" | a (mm)40,0 | b (mm)36,0 | Cena bez DPH 54,58 Kč | Cena vč. DPH 66,04 Kč | Cena bez DPH 2,10 € | Cena vč. DPH 2,54 € | Dostupnost na dotaz | Mj ks | |
| RA001-38 | Závit3/8" | a (mm)48,0 | b (mm)42,0 | Cena bez DPH 66,99 Kč | Cena vč. DPH 81,06 Kč | Cena bez DPH 2,58 € | Cena vč. DPH 3,12 € | Dostupnost na dotaz | Mj ks | |
| RA001-12 | Závit1/2" | a (mm)55,0 | b (mm)48,0 | Cena bez DPH 59,56 Kč | Cena vč. DPH 72,07 Kč | Cena bez DPH 2,29 € | Cena vč. DPH 2,77 € | Dostupnost 2 - 3 týdny | Mj ks | |
| RA001-34 | Závit3/4" | a (mm)69,0 | b (mm)60,0 | Cena bez DPH 104,22 Kč | Cena vč. DPH 126,11 Kč | Cena bez DPH 4,01 € | Cena vč. DPH 4,85 € | Dostupnost 6 - 10 | Mj ks | |
| RA001-10 | Závit1" | a (mm)85,0 | b (mm)75,0 | Cena bez DPH 141,44 Kč | Cena vč. DPH 171,14 Kč | Cena bez DPH 5,44 € | Cena vč. DPH 6,58 € | Dostupnost na dotaz | Mj ks | |
| RA001-54 | Závit1 1/4" | a (mm)105,0 | b (mm)95,0 | Cena bez DPH 243,81 Kč | Cena vč. DPH 295,01 Kč | Cena bez DPH 9,38 € | Cena vč. DPH 11,35 € | Dostupnost na dotaz | Mj ks | |
| RA001-15 | Závit1 1/2" | a (mm)116,0 | b (mm)105,0 | Cena bez DPH 322,60 Kč | Cena vč. DPH 390,35 Kč | Cena bez DPH 12,41 € | Cena vč. DPH 15,02 € | Dostupnost na dotaz | Mj ks | |
| RA001-20 | Závit2" | a (mm)140,0 | b (mm)130,0 | Cena bez DPH 520,51 Kč | Cena vč. DPH 629,82 Kč | Cena bez DPH 20,02 € | Cena vč. DPH 24,22 € | Dostupnost na dotaz | Mj ks | |
| RA001-25 | Závit2 1/2" | a (mm)176,0 | b (mm)165,0 | Cena bez DPH 1 169,44 Kč | Cena vč. DPH 1 415,02 Kč | Cena bez DPH 44,98 € | Cena vč. DPH 54,43 € | Dostupnost na dotaz | Mj ks | |
| RA001-30 | Závit3" | a (mm)205,0 | b (mm)190,0 | Cena bez DPH 1 500,08 Kč | Cena vč. DPH 1 815,10 Kč | Cena bez DPH 57,70 € | Cena vč. DPH 69,82 € | Dostupnost na dotaz | Mj ks | |
| RA001-40 | Závit4" | a (mm)260,0 | b (mm)245,0 | Cena bez DPH 2 722,87 Kč | Cena vč. DPH 3 294,67 Kč | Cena bez DPH 104,73 € | Cena vč. DPH 126,72 € | Dostupnost na dotaz | Mj ks |
