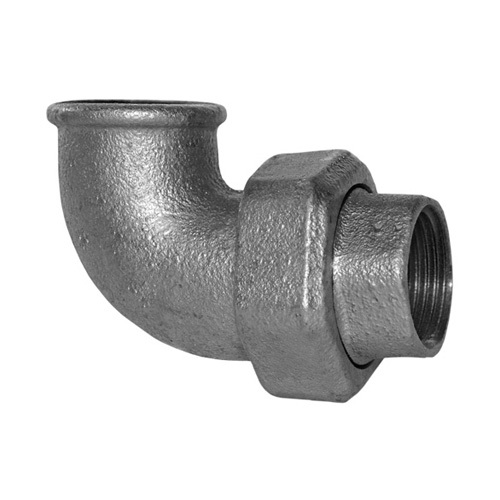

Šroubení úhlové kónické RA096 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

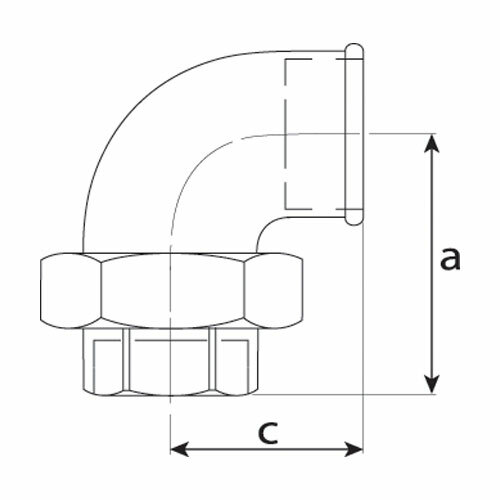

| Obj. č. | Závit |
a (mm) |
c (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA096-14 | 1/4" | 48,0 | 21,0 | 207,84 Kč | 251,49 Kč | 7,99 € | 9,67 € | na dotaz | ks | |
| RA096-38 | 3/8" | 52,0 | 25,0 | 196,05 Kč | 237,22 Kč | 7,54 € | 9,12 € | na dotaz | ks | |
| RA096-12 | 1/2" | 58,0 | 28,0 | 145,17 Kč | 175,66 Kč | 5,58 € | 6,75 € | na dotaz | ks | |
| RA096-34 | 3/4" | 62,0 | 33,0 | 168,12 Kč | 203,43 Kč | 6,47 € | 7,83 € | 3 - 5 | ks | |
| RA096-10 | 1" | 72,0 | 38,0 | 241,34 Kč | 292,02 Kč | 9,28 € | 11,23 € | na dotaz | ks | |
| RA096-54 | 1 1/4" | 82,0 | 45,0 | 402,00 Kč | 486,42 Kč | 15,46 € | 18,71 € | na dotaz | ks | |
| RA096-15 | 1 1/2" | 90,0 | 50,0 | 478,95 Kč | 579,53 Kč | 18,42 € | 22,29 € | na dotaz | ks | |
| RA096-20 | 2" | 100,0 | 58,0 | 807,11 Kč | 976,60 Kč | 31,04 € | 37,56 € | na dotaz | ks | |
| RA096-25 | 2 1/2" | 122,0 | 70,0 | 1 730,26 Kč | 2 093,61 Kč | 66,55 € | 80,53 € | na dotaz | ks | |
| RA096-30 | 3" | 135,0 | 78,0 | 2 247,04 Kč | 2 718,92 Kč | 86,42 € | 104,57 € | na dotaz | ks |
