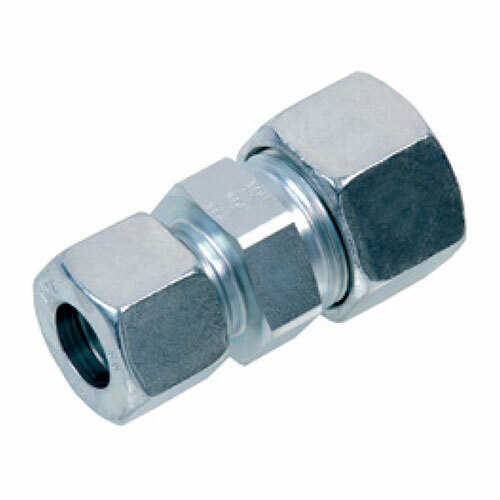

Přímá šroubení ERX
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1
2
| Obj. č. |
Tlak PN (bar) |
Trubka D1 (mm) |
Trubka D2 (mm) |
Délka L1 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ERX-68L | 315 | 8 | 6 | 40,0 | 674,73 Kč | 816,42 Kč | 26,99 € | 32,66 € | 0 | ks | |
| ERX-810L | 315 | 10 | 8 | 41,0 | 818,39 Kč | 990,25 Kč | 32,74 € | 39,62 € | 0 | ks | |
| ERX-612L | 315 | 12 | 6 | 42,0 | 809,40 Kč | 979,37 Kč | 32,38 € | 39,18 € | 0 | ks | |
| ERX-812L | 315 | 12 | 8 | 42,0 | 841,77 Kč | 1 018,54 Kč | 33,67 € | 40,74 € | 0 | ks | |
| ERX-1012L | 315 | 12 | 10 | 43,0 | 892,57 Kč | 1 080,01 Kč | 35,70 € | 43,20 € | 0 | ks | |
| ERX-1215L | 315 | 15 | 12 | 45,0 | 1 168,29 Kč | 1 413,63 Kč | 46,73 € | 56,54 € | 0 | ks | |
| ERX-1218L | 315 | 18 | 12 | 46,0 | 1 648,58 Kč | 1 994,78 Kč | 65,94 € | 79,79 € | 0 | ks | |
| ERX-2228L | 160 | 28 | 22 | 54,0 | 3 565,11 Kč | 4 313,78 Kč | 142,60 € | 172,55 € | 0 | ks | |
| XERX-68L | 315 | 8 | 6 | 40,0 | 341,86 Kč | 413,65 Kč | 13,67 € | 16,54 € | 0 | ks | |
| XERX-810L | 315 | 10 | 8 | 41,0 | 432,60 Kč | 523,45 Kč | 17,30 € | 20,93 € | 0 | ks | |
| XERX-612L | 315 | 12 | 6 | 42,0 | 423,61 Kč | 512,57 Kč | 16,94 € | 20,50 € | 0 | ks | |
| XERX-812L | 315 | 12 | 8 | 42,0 | 434,48 Kč | 525,72 Kč | 17,38 € | 21,03 € | 0 | ks | |
| XERX-1012L | 315 | 12 | 10 | 43,0 | 453,86 Kč | 549,17 Kč | 18,15 € | 21,96 € | 0 | ks | |
| XERX-1215L | 315 | 15 | 12 | 45,0 | 640,96 Kč | 775,56 Kč | 25,64 € | 31,02 € | 0 | ks | |
| XERX-1218L | 315 | 18 | 12 | 46,0 | 930,37 Kč | 1 125,75 Kč | 37,21 € | 45,02 € | 0 | ks | |
| XERX-2228L | 160 | 28 | 22 | 54,0 | 2 138,36 Kč | 2 587,42 Kč | 85,53 € | 103,49 € | 0 | ks | |
| ERX-810S | 630 | 10 | 8 | 48,0 | 1 047,57 Kč | 1 267,56 Kč | 41,90 € | 50,70 € | 0 | ks | |
| ERX-812S | 630 | 12 | 8 | 50,0 | 1 134,73 Kč | 1 373,02 Kč | 45,39 € | 54,92 € | 0 | ks | |
| ERX-1216S | 630 | 16 | 12 | 54,0 | 1 629,94 Kč | 1 972,23 Kč | 65,20 € | 78,89 € | 0 | ks | |
| ERX-1220S | 630 | 20 | 12 | 60,0 | 2 167,17 Kč | 2 622,28 Kč | 86,69 € | 104,89 € | 0 | ks |
