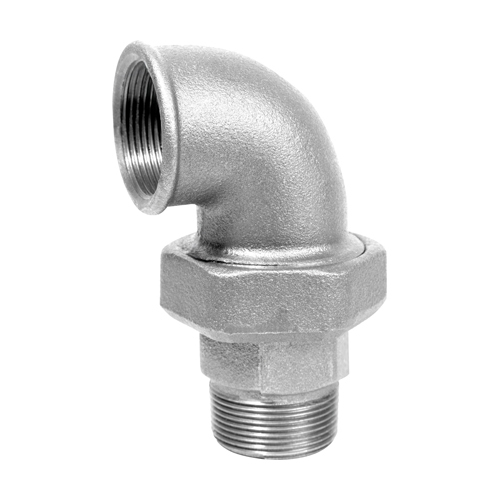

Šroubení úhlové ploché RA097 s vnitřním a vnějším závitem

Šroubení úhlové ploché RA097 s vnitřním a vnějším závitem

  • série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
  • certifikace dle DVGW a SVGW
  • přibližně o 50 % silnější zinková vrstva než je požadováno normou
  • výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
  • tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
  • úhel boků závitu činí 55°
  • vnitřní závity jsou válcové a vnější závity jsou kuželové
  • kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
  • válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
  • maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
  • pracovní teplota -20/+110 °C
Obj. č. Závit b
(mm)
c
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Dostupnost Mj
RA097-38 Závit3/8" b (mm)65,0 c (mm)25 Cena bez DPH 184,87 Kč Cena vč. DPH 223,69 Kč Cena bez DPH 7,11 € Cena vč. DPH 8,60 € Dostupnost na dotaz Mj ks
RA097-12 Závit1/2" b (mm)76,0 c (mm)28 Cena bez DPH 147,64 Kč Cena vč. DPH 178,64 Kč Cena bez DPH 5,68 € Cena vč. DPH 6,87 € Dostupnost na dotaz Mj ks
RA097-34 Závit3/4" b (mm)82,0 c (mm)33 Cena bez DPH 178,05 Kč Cena vč. DPH 215,44 Kč Cena bez DPH 6,85 € Cena vč. DPH 8,29 € Dostupnost na dotaz Mj ks
RA097-10 Závit1" b (mm)94,0 c (mm)38 Cena bez DPH 225,82 Kč Cena vč. DPH 273,24 Kč Cena bez DPH 8,69 € Cena vč. DPH 10,51 € Dostupnost na dotaz Mj ks
RA097-54 Závit1 1/4" b (mm)107,0 c (mm)45 Cena bez DPH 392,71 Kč Cena vč. DPH 475,18 Kč Cena bez DPH 15,10 € Cena vč. DPH 18,27 € Dostupnost na dotaz Mj ks
RA097-15 Závit1 1/2" b (mm)115,0 c (mm)50 Cena bez DPH 521,12 Kč Cena vč. DPH 630,56 Kč Cena bez DPH 20,04 € Cena vč. DPH 24,25 € Dostupnost na dotaz Mj ks
RA097-20 Závit2" b (mm)128,0 c (mm)58 Cena bez DPH 759,35 Kč Cena vč. DPH 918,81 Kč Cena bez DPH 29,21 € Cena vč. DPH 35,34 € Dostupnost na dotaz Mj ks
