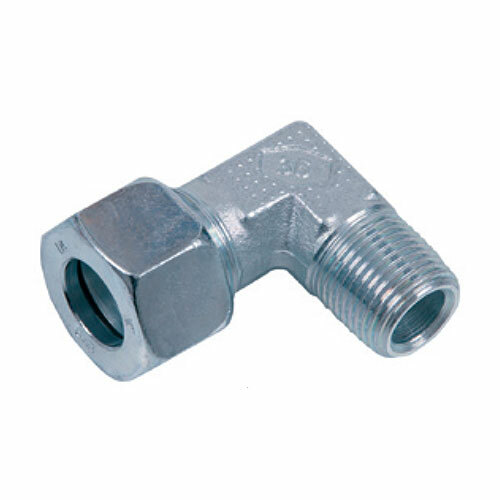

Úhlová šroubení BX-R
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | Řada |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BX-R4LL | LL | 100 | R 1/8" | 4 | 8,0 | 483,26 Kč | 584,74 Kč | 18,59 € | 22,49 € | 0 | ks | |
| BX-R6LL | LL | 100 | R 1/8" | 6 | 8,0 | 479,95 Kč | 580,74 Kč | 18,46 € | 22,34 € | 0 | ks | |
| BX-R8LL | LL | 100 | R 1/8" | 8 | 8,0 | 511,84 Kč | 619,33 Kč | 19,69 € | 23,82 € | 0 | ks | |
| BX-R6L | L | 315 | R 1/8" | 6 | 8,0 | 345,66 Kč | 418,25 Kč | 13,29 € | 16,08 € | 0 | ks | |
| BX-R8L | L | 315 | R 1/4" | 8 | 12,0 | 408,82 Kč | 494,67 Kč | 15,72 € | 19,02 € | 0 | ks | |
| BX-R10L | L | 315 | R 1/4" | 10 | 12,0 | 463,32 Kč | 560,62 Kč | 17,82 € | 21,56 € | 0 | ks | |
| BX-R12L | L | 315 | R 3/8" | 12 | 12,0 | 533,13 Kč | 645,09 Kč | 20,51 € | 24,82 € | 0 | ks | |
| BX-R18L | L | 315 | R 1/2" | 18 | 14,0 | 1 013,05 Kč | 1 225,79 Kč | 38,96 € | 47,14 € | 0 | ks | |
| BX-R6S | S | 630 | R 1/4" | 6 | 12,0 | 454,02 Kč | 549,36 Kč | 17,46 € | 21,13 € | 0 | ks | |
| BX-R8S | S | 630 | R 1/4" | 8 | 12,0 | 545,74 Kč | 660,35 Kč | 20,99 € | 25,40 € | 0 | ks | |
| BX-R10S | S | 630 | R 3/8" | 10 | 12,0 | 550,39 Kč | 665,97 Kč | 21,17 € | 25,62 € | 0 | ks | |
| BX-R12S | S | 630 | R 3/8" | 12 | 12,0 | 638,14 Kč | 772,15 Kč | 24,54 € | 29,69 € | 0 | ks | |
| BX-R14S | S | 630 | R 1/2" | 14 | 14,0 | 806,32 Kč | 975,65 Kč | 31,01 € | 37,52 € | 0 | ks | |
| BX-R16S | S | 400 | R 1/2" | 16 | 14,0 | 1 192,53 Kč | 1 442,96 Kč | 45,87 € | 55,50 € | 0 | ks | |
| XBX-R4LL | LL | 100 | R 1/8" | 4 | 8,0 | 382,89 Kč | 463,30 Kč | 14,73 € | 17,82 € | 0 | ks | |
| XBX-R6LL | LL | 100 | R 1/8" | 6 | 8,0 | 369,60 Kč | 447,22 Kč | 14,22 € | 17,21 € | 0 | ks | |
| XBX-R8LL | LL | 100 | R 1/8" | 8 | 8,0 | 384,21 Kč | 464,89 Kč | 14,78 € | 17,88 € | 0 | ks | |
| XBX-R6L | L | 315 | R 1/8" | 6 | 8,0 | 248,61 Kč | 300,82 Kč | 9,56 € | 11,57 € | 0 | ks | |
| XBX-R8L | L | 315 | R 1/4" | 8 | 12,0 | 297,79 Kč | 360,33 Kč | 11,45 € | 13,85 € | 0 | ks | |
| XBX-R10L | L | 315 | R 1/4" | 10 | 12,0 | 332,37 Kč | 402,17 Kč | 12,78 € | 15,46 € | 0 | ks | |
| XBX-R12L | L | 315 | R 3/8" | 12 | 12,0 | 388,88 Kč | 470,54 Kč | 14,96 € | 18,10 € | 0 | ks | |
| XBX-R18L | L | 315 | R 1/2" | 18 | 14,0 | 707,27 Kč | 855,80 Kč | 27,20 € | 32,91 € | 0 | ks | |
| XBX-R6S | S | 630 | R 1/4" | 6 | 12,0 | 341,01 Kč | 412,62 Kč | 13,12 € | 15,88 € | 0 | ks | |
| XBX-R8S | S | 630 | R 1/4" | 8 | 12,0 | 421,44 Kč | 509,94 Kč | 16,21 € | 19,61 € | 0 | ks | |
| XBX-R10S | S | 630 | R 3/8" | 10 | 12,0 | 400,84 Kč | 485,02 Kč | 15,42 € | 18,66 € | 0 | ks | |
| XBX-R12S | S | 630 | R 3/8" | 12 | 12,0 | 474,61 Kč | 574,28 Kč | 18,25 € | 22,08 € | 0 | ks | |
| XBX-R14S | S | 630 | R 1/2" | 14 | 14,0 | 588,30 Kč | 711,84 Kč | 22,63 € | 27,38 € | 0 | ks | |
| XBX-R16S | S | 400 | R 1/2" | 16 | 14,0 | 896,05 Kč | 1 084,22 Kč | 34,46 € | 41,70 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
