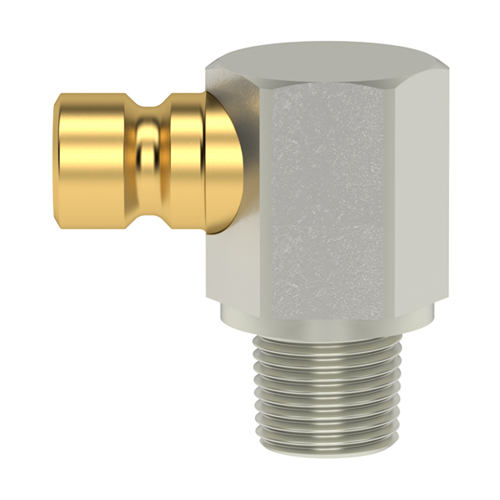

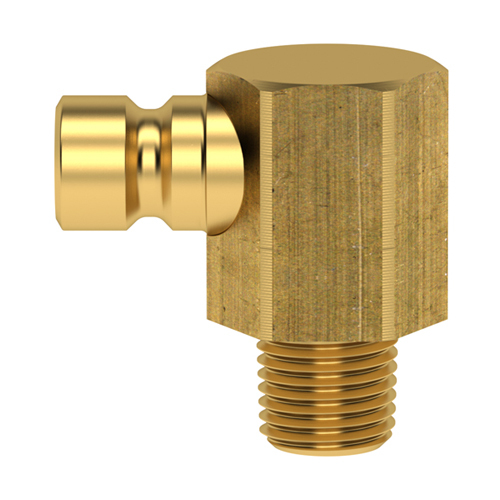

Vsuvky ESDM-NA-90
- volitelně s plným průtokem, jednostranně nebo oboustranně uzavíratelné
- rychlospojky a vsuvky pouze se standardním trnem
- použité materiály:
- tělo, ventilové tělo, ventil: mosaz MS 58
- zajišťovací prstýnek, připojovací části: mosaz MS 58/poniklovaná mosaz
- pružiny, dotahovací prstýnek: nerezová ocel 1.4310
- koule: nerezová ocel 1.4034
- těsnění: FKM
- určeno pro plastikářské stroje a formy s vedením horké a studené vody, temperovacích olejů
| Obj. č. | Závit |
SW
(mm) |
l
(mm) |
Délka závitu
(mm) |
d1
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESDM18NA-90 | ZávitR 1/8" | SW (mm)15,0 | l (mm)27,0 | Délka závitu (mm)9,0 | d1 (mm)9,4 | Cena bez DPH 212,66 Kč | Cena vč. DPH 257,32 Kč | Cena bez DPH 8,18 € | Cena vč. DPH 9,90 € | Dostupnost do týdne | Mj ks | |
| ESDM14NA-90 | ZávitR 1/4" | SW (mm)15,0 | l (mm)29,0 | Délka závitu (mm)11,0 | d1 (mm)9,4 | Cena bez DPH 229,36 Kč | Cena vč. DPH 277,53 Kč | Cena bez DPH 8,82 € | Cena vč. DPH 10,67 € | Dostupnost do týdne | Mj ks | |
| ESDM38NA-90 | ZávitR 3/8" | SW (mm)17,0 | l (mm)30,0 | Délka závitu (mm)12,0 | d1 (mm)9,4 | Cena bez DPH 248,28 Kč | Cena vč. DPH 300,42 Kč | Cena bez DPH 9,55 € | Cena vč. DPH 11,56 € | Dostupnost na dotaz | Mj ks | |
| ESDM875NA-90 | ZávitM8 × 0,75 | SW (mm)15,0 | l (mm)27,0 | Délka závitu (mm)9,0 | d1 (mm)9,4 | Cena bez DPH 212,66 Kč | Cena vč. DPH 257,32 Kč | Cena bez DPH 8,18 € | Cena vč. DPH 9,90 € | Dostupnost do týdne | Mj ks | |
| ESDM101NA-90 | ZávitM10 × 1 | SW (mm)15,0 | l (mm)27,0 | Délka závitu (mm)9,0 | d1 (mm)9,4 | Cena bez DPH 212,66 Kč | Cena vč. DPH 257,32 Kč | Cena bez DPH 8,18 € | Cena vč. DPH 9,90 € | Dostupnost do týdne | Mj ks | |
| ESDM1415NA-90 | ZávitM14 × 1,5 | SW (mm)15,0 | l (mm)29,0 | Délka závitu (mm)11,0 | d1 (mm)9,4 | Cena bez DPH 248,28 Kč | Cena vč. DPH 300,42 Kč | Cena bez DPH 9,55 € | Cena vč. DPH 11,56 € | Dostupnost na dotaz | Mj ks |
Katalogový list
kl-201
(419 kB)
kl-201
(419 kB)
Technický list
tl-esdm
(2 806 kB)
tl-esdm
(2 806 kB)
