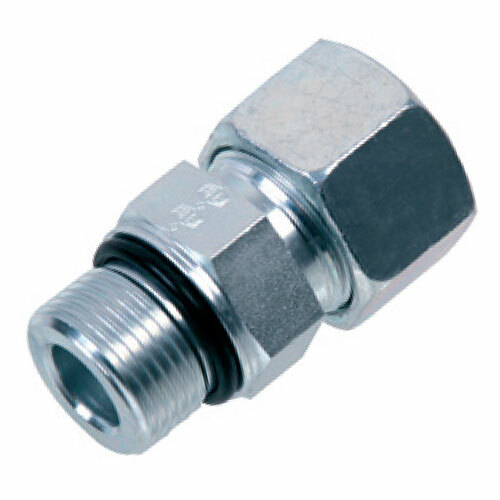

Přímá šroubení AWX-M
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L1 (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWX-M106L | 315 | M10 × 1 | 6 | 23,0 | 8,0 | 305,12 Kč | 369,20 Kč | 11,74 € | 14,21 € | 0 | ks | |
| AWX-M128L | 315 | M12 × 1,5 | 8 | 25,0 | 12,0 | 375,59 Kč | 454,46 Kč | 14,45 € | 17,48 € | 0 | ks | |
| AWX-M1410L | 315 | M14 × 1,5 | 10 | 26,0 | 12,0 | 404,83 Kč | 489,84 Kč | 15,57 € | 18,84 € | 0 | ks | |
| AWX-M1612L | 315 | M16 × 1,5 | 12 | 27,0 | 12,0 | 450,02 Kč | 544,52 Kč | 17,31 € | 20,95 € | 0 | ks | |
| AWX-M1815L | 315 | M18 × 1,5 | 15 | 29,0 | 12,0 | 553,07 Kč | 669,21 Kč | 21,27 € | 25,74 € | 0 | ks | |
| AWX-M2218L | 315 | M22 × 1,5 | 18 | 31,0 | 14,0 | 739,19 Kč | 894,42 Kč | 28,43 € | 34,40 € | 0 | ks | |
| AWX-M2622L | 160 | M26 × 1,5 | 22 | 33,0 | 16,0 | 952,57 Kč | 1 152,61 Kč | 36,64 € | 44,33 € | 0 | ks | |
| AWX-M3328L | 160 | M33 × 2 | 28 | 34,0 | 18,0 | 1 362,70 Kč | 1 648,87 Kč | 52,41 € | 63,42 € | 0 | ks | |
| AWX-M4235L | 160 | M42 × 2 | 35 | 39,0 | 20,0 | 1 873,21 Kč | 2 266,58 Kč | 72,05 € | 87,18 € | 0 | ks | |
| AWX-M4842L | 160 | M48 × 2 | 42 | 42,0 | 22,0 | 2 351,16 Kč | 2 844,90 Kč | 90,43 € | 109,42 € | 0 | ks | |
| AWX-M126S | 630 | M12 × 1,5 | 6 | 28,0 | 12,0 | 415,47 Kč | 502,72 Kč | 15,98 € | 19,34 € | 0 | ks | |
| AWX-M148S | 630 | M14 × 1,5 | 8 | 30,0 | 12,0 | 445,37 Kč | 538,90 Kč | 17,13 € | 20,73 € | 0 | ks | |
| AWX-M1610S | 630 | M16 × 1,5 | 10 | 31,0 | 12,0 | 523,14 Kč | 633,00 Kč | 20,12 € | 24,35 € | 0 | ks | |
| AWX-M1812S | 630 | M18 × 1,5 | 12 | 33,0 | 12,0 | 531,13 Kč | 642,67 Kč | 20,43 € | 24,72 € | 0 | ks | |
| AWX-M2216S | 400 | M22 × 1,5 | 16 | 37,0 | 14,0 | 761,79 Kč | 921,77 Kč | 29,30 € | 35,45 € | 0 | ks | |
| AWX-M2720S | 400 | M27 × 2 | 20 | 42,0 | 16,0 | 971,85 Kč | 1 175,94 Kč | 37,38 € | 45,23 € | 0 | ks | |
| AWX-M3325S | 400 | M33 × 2 | 25 | 47,0 | 18,0 | 1 707,03 Kč | 2 065,51 Kč | 65,66 € | 79,45 € | 0 | ks | |
| AWX-M4230S | 400 | M42 × 2 | 30 | 50,0 | 20,0 | 2 013,48 Kč | 2 436,31 Kč | 77,44 € | 93,70 € | 0 | ks | |
| AWX-M4838S | 315 | M48 × 2 | 38 | 57,0 | 22,0 | 2 500,05 Kč | 3 025,06 Kč | 96,16 € | 116,35 € | 0 | ks | |
| XAWX-M106L | 315 | M10 × 1 | 6 | 23,0 | 8,0 | 208,72 Kč | 252,55 Kč | 8,03 € | 9,72 € | 0 | ks | |
| XAWX-M128L | 315 | M12 × 1,5 | 8 | 25,0 | 12,0 | 265,89 Kč | 321,73 Kč | 10,23 € | 12,38 € | 0 | ks | |
| XAWX-M1410L | 315 | M14 × 1,5 | 10 | 26,0 | 12,0 | 275,88 Kč | 333,81 Kč | 10,61 € | 12,84 € | 0 | ks | |
| XAWX-M1612L | 315 | M16 × 1,5 | 12 | 27,0 | 12,0 | 307,12 Kč | 371,62 Kč | 11,81 € | 14,29 € | 0 | ks | |
| XAWX-M1815L | 315 | M18 × 1,5 | 15 | 29,0 | 12,0 | 368,26 Kč | 445,59 Kč | 14,16 € | 17,13 € | 0 | ks | |
| XAWX-M2218L | 315 | M22 × 1,5 | 18 | 31,0 | 14,0 | 435,41 Kč | 526,85 Kč | 16,75 € | 20,27 € | 0 | ks | |
| XAWX-M2622L | 160 | M26 × 1,5 | 22 | 33,0 | 16,0 | 591,61 Kč | 715,85 Kč | 22,75 € | 27,53 € | 0 | ks | |
| XAWX-M3328L | 160 | M33 × 2 | 28 | 34,0 | 18,0 | 830,92 Kč | 1 005,41 Kč | 31,96 € | 38,67 € | 0 | ks | |
| XAWX-M4235L | 160 | M42 × 2 | 35 | 39,0 | 20,0 | 1 112,10 Kč | 1 345,64 Kč | 42,77 € | 51,75 € | 0 | ks | |
| XAWX-M4842L | 160 | M48 × 2 | 42 | 42,0 | 22,0 | 1 349,41 Kč | 1 632,79 Kč | 51,90 € | 62,80 € | 0 | ks | |
| XAWX-M126S | 630 | M12 × 1,5 | 6 | 28,0 | 12,0 | 303,12 Kč | 366,78 Kč | 11,66 € | 14,11 € | 0 | ks | |
| XAWX-M148S | 630 | M14 × 1,5 | 8 | 30,0 | 12,0 | 323,07 Kč | 390,91 Kč | 12,43 € | 15,04 € | 0 | ks | |
| XAWX-M1610S | 630 | M16 × 1,5 | 10 | 31,0 | 12,0 | 374,90 Kč | 453,63 Kč | 14,42 € | 17,45 € | 0 | ks | |
| XAWX-M1812S | 630 | M18 × 1,5 | 12 | 33,0 | 12,0 | 368,94 Kč | 446,42 Kč | 14,19 € | 17,17 € | 0 | ks | |
| XAWX-M2216S | 400 | M22 × 1,5 | 16 | 37,0 | 14,0 | 467,31 Kč | 565,45 Kč | 17,97 € | 21,74 € | 0 | ks | |
| XAWX-M2720S | 400 | M27 × 2 | 20 | 42,0 | 16,0 | 597,60 Kč | 723,10 Kč | 22,98 € | 27,81 € | 0 | ks | |
| XAWX-M3325S | 400 | M33 × 2 | 25 | 47,0 | 18,0 | 1 051,62 Kč | 1 272,46 Kč | 40,45 € | 48,94 € | 0 | ks | |
| XAWX-M4230S | 400 | M42 × 2 | 30 | 50,0 | 20,0 | 1 174,58 Kč | 1 421,24 Kč | 45,18 € | 54,67 € | 0 | ks | |
| XAWX-M4838S | 315 | M48 × 2 | 38 | 57,0 | 22,0 | 1 362,05 Kč | 1 648,08 Kč | 52,39 € | 63,39 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
