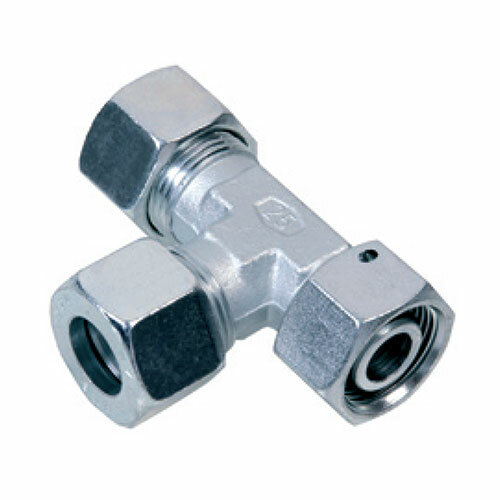

T-šroubení VDKX
- t-šroubení a x-šroubení z nerezové oceli 1.4571 vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN
(bar) |
Závit |
Trubka D
(mm) |
Délka L3
(mm) |
Výška L
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDKX-6L | Tlak PN (bar)315 | ZávitM12 × 1,5 | Trubka D (mm)6 | Délka L3 (mm)53,0 | Výška L (mm)27,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-8L | Tlak PN (bar)315 | ZávitM14 × 1,5 | Trubka D (mm)8 | Délka L3 (mm)56,0 | Výška L (mm)29,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-10L | Tlak PN (bar)315 | ZávitM16 × 1,5 | Trubka D (mm)10 | Délka L3 (mm)59,0 | Výška L (mm)30,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-12L | Tlak PN (bar)315 | ZávitM18 × 1,5 | Trubka D (mm)12 | Délka L3 (mm)62,0 | Výška L (mm)32,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-15L | Tlak PN (bar)315 | ZávitM22 × 1,5 | Trubka D (mm)15 | Délka L3 (mm)70,0 | Výška L (mm)36,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-18L | Tlak PN (bar)315 | ZávitM26 × 1,5 | Trubka D (mm)18 | Délka L3 (mm)76,0 | Výška L (mm)40,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-22L | Tlak PN (bar)160 | ZávitM30 × 2 | Trubka D (mm)22 | Délka L3 (mm)83,0 | Výška L (mm)44,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-28L | Tlak PN (bar)160 | ZávitM36 × 2 | Trubka D (mm)28 | Délka L3 (mm)91,0 | Výška L (mm)47,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-35L | Tlak PN (bar)160 | ZávitM45 × 2 | Trubka D (mm)35 | Délka L3 (mm)111,0 | Výška L (mm)56,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-42L | Tlak PN (bar)160 | ZávitM52 × 2 | Trubka D (mm)42 | Délka L3 (mm)123,0 | Výška L (mm)63,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-6S | Tlak PN (bar)630 | ZávitM14 × 1,5 | Trubka D (mm)6 | Délka L3 (mm)58,0 | Výška L (mm)31,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-8S | Tlak PN (bar)630 | ZávitM16 × 1,5 | Trubka D (mm)8 | Délka L3 (mm)61,0 | Výška L (mm)32,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-10S | Tlak PN (bar)630 | ZávitM18 × 1,5 | Trubka D (mm)10 | Délka L3 (mm)66,0 | Výška L (mm)34,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-12S | Tlak PN (bar)630 | ZávitM20 × 1,5 | Trubka D (mm)12 | Délka L3 (mm)71,0 | Výška L (mm)38,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-14S | Tlak PN (bar)630 | ZávitM22 × 1,5 | Trubka D (mm)14 | Délka L3 (mm)76,0 | Výška L (mm)40,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-16S | Tlak PN (bar)400 | ZávitM24 × 1,5 | Trubka D (mm)16 | Délka L3 (mm)80,0 | Výška L (mm)43,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-20S | Tlak PN (bar)400 | ZávitM30 × 2 | Trubka D (mm)20 | Délka L3 (mm)93,0 | Výška L (mm)48,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-25S | Tlak PN (bar)400 | ZávitM36 × 2 | Trubka D (mm)25 | Délka L3 (mm)105,0 | Výška L (mm)54,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-30S | Tlak PN (bar)400 | ZávitM42 × 2 | Trubka D (mm)30 | Délka L3 (mm)119,0 | Výška L (mm)62,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| VDKX-38S | Tlak PN (bar)315 | ZávitM52 × 2 | Trubka D (mm)38 | Délka L3 (mm)139,0 | Výška L (mm)72,0 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
