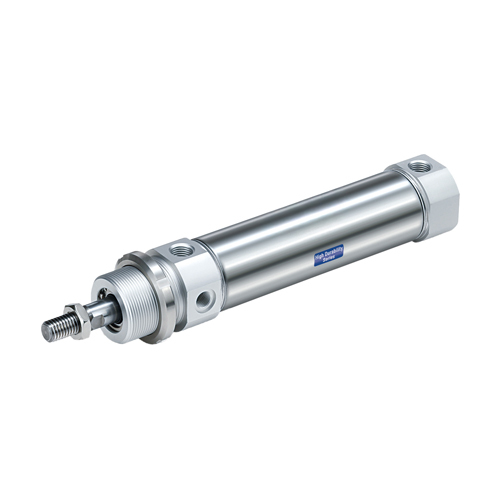

Kruhové válce SMC C85, průměr 12 mm
- dvojčinné kruhové válce s magnetem s rozměry dle ISO 6432
- průměr pístu 12 mm se zdvihem od 20 do 80 mm
- vybaveny elastomerovým tlumením v koncových polohách
- možnost montáže snímačů polohy páskem nebo na lištu
- provoz s nízkým třením a bez mazání
| Obj. č. |
Průměr (mm) |
Zdvih (mm) |
Připojení | Závit pístnice | Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CD85N12-20C-B | 12 | 20 | M5 | M6 × 1 | 1 277,89 Kč | 1 546,25 Kč | 49,15 € | 59,47 € | 1 - 2 | ks | |
| CD85N12-25C-B | 12 | 25 | M5 | M6 × 1 | 1 277,89 Kč | 1 546,25 Kč | 49,15 € | 59,47 € | 1 - 2 | ks | |
| CD85N12-40C-B | 12 | 40 | M5 | M6 × 1 | 1 292,47 Kč | 1 563,89 Kč | 49,71 € | 60,15 € | 1 - 2 | ks | |
| CD85N12-50C-B | 12 | 50 | M5 | M6 × 1 | 1 302,34 Kč | 1 575,83 Kč | 50,09 € | 60,61 € | 1 - 2 | ks | |
| CD85N12-80C-B | 12 | 80 | M5 | M6 × 1 | 1 332,15 Kč | 1 611,90 Kč | 51,24 € | 62,00 € | 1 - 2 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
Technický list
tl-smc-c85 (652 kB)
tl-smc-c85 (652 kB)
Jakou sílu má pneumatický válec
Síla závisí na průměru válce a tlaku. Můžete jí spočítat snadno jako násobek plochy pídtu zevnitř, akorát musíte zadat poloměr a ne průměr a jestli chcete litry tak prosím v decimetrech. No a pak vezmete kvadrát a znásobíte Ludolfovo číslem pí. Pak to celý pronásobíte tlakem, ale ten si taky musíte převést na Pascaly. Jestli máte bar, tak ještě jeden převod navíc. A nezapomeňte při návratu je síla menší, protože plochu kruhu zmenšuje pístnice.
