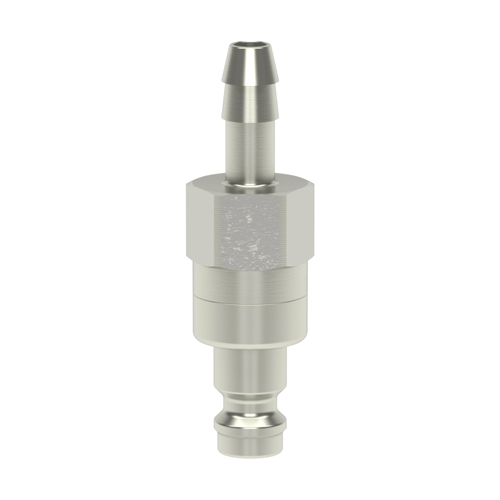

Vsuvky ESMN-SAB
- miniaturní rychlospojky v oboustranně uzavíratelném provedení
- použité materiály:
- tělo, zajišťovací prstýnek, ventilové tělo, ventil, připojovací části: poniklovaná mosaz MS 58
- pružiny, rozpěrný kroužek: nerezová ocel 1.4310
- koule: nerezová ocel 1.3541
- těsnění: NBR
- vhodné pro použití v oblasti pneumatické, měřicí, regulační a řídicí techniky

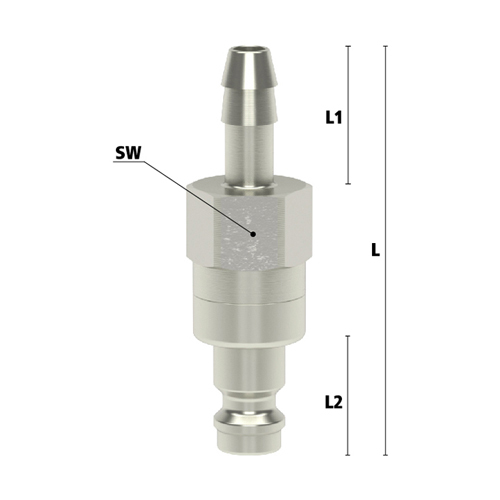

| Obj. č. |
Trn na hadici
(mm) |
l
(mm) |
d
(mm) |
Délka trnu
(mm) |
Délka spojky
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESMN4SAB | Trn na hadici (mm)4 | l (mm)50,0 | d (mm)9,0 | Délka trnu (mm)17,0 | Délka spojky (mm)14,0 | Cena bez DPH 362,64 Kč | Cena vč. DPH 438,79 Kč | Cena bez DPH 13,95 € | Cena vč. DPH 16,88 € | Dostupnost do týdne | Mj ks | |
| ESMN6SAB | Trn na hadici (mm)6 | l (mm)50,0 | d (mm)12,0 | Délka trnu (mm)17,0 | Délka spojky (mm)14,0 | Cena bez DPH 362,64 Kč | Cena vč. DPH 438,79 Kč | Cena bez DPH 13,95 € | Cena vč. DPH 16,88 € | Dostupnost do týdne | Mj ks | |
| ESMN8SAB | Trn na hadici (mm)8 | l (mm)50,0 | d (mm)12,0 | Délka trnu (mm)17,0 | Délka spojky (mm)14,0 | Cena bez DPH 362,64 Kč | Cena vč. DPH 438,79 Kč | Cena bez DPH 13,95 € | Cena vč. DPH 16,88 € | Dostupnost do týdne | Mj ks | |
| ESMN9SAB | Trn na hadici (mm)9 | l (mm)50,0 | d (mm)12,0 | Délka trnu (mm)17,0 | Délka spojky (mm)14,0 | Cena bez DPH 362,64 Kč | Cena vč. DPH 438,79 Kč | Cena bez DPH 13,95 € | Cena vč. DPH 16,88 € | Dostupnost na dotaz | Mj ks |
Technický list
tl-esmn-ab-esm-ab
(437 kB)
tl-esmn-ab-esm-ab
(437 kB)
Katalogový list
kl-130
(496 kB)
kl-130
(496 kB)
