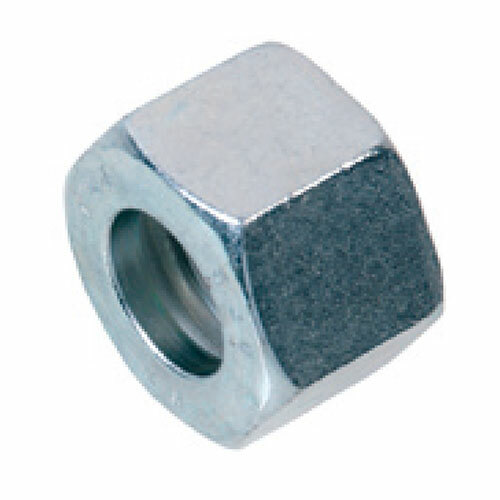

Matice M
- speciální tvarové typy, závitové redukce a rozličné příslušenství pro ocelová šroubení dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. | Řada |
Trubka D3
(mm) |
Závit M |
Výška h1
(mm) |
SW S
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-4LL | ŘadaLL | Trubka D3 (mm)4 | Závit MM8 × 1 | Výška h1 (mm)11,5 | SW S (mm)10 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-6LL | ŘadaLL | Trubka D3 (mm)6 | Závit MM10 × 1 | Výška h1 (mm)12,0 | SW S (mm)12 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-12L | ŘadaL | Trubka D3 (mm)12 | Závit MM18 × 1,5 | Výška h1 (mm)16,0 | SW S (mm)22 | Cena bez DPH 21,06 Kč | Cena vč. DPH 25,48 Kč | Cena bez DPH 0,81 € | Cena vč. DPH 0,98 € | Dostupnost 11 - 20 | Mj ks | |
| M-15L | ŘadaL | Trubka D3 (mm)15 | Závit MM22 × 1,5 | Výška h1 (mm)17,5 | SW S (mm)27 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-18L | ŘadaL | Trubka D3 (mm)18 | Závit MM26 × 1,5 | Výška h1 (mm)18,0 | SW S (mm)32 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-22L | ŘadaL | Trubka D3 (mm)22 | Závit MM30 × 2 | Výška h1 (mm)20,5 | SW S (mm)36 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-28L | ŘadaL | Trubka D3 (mm)28 | Závit MM36 × 2 | Výška h1 (mm)22,0 | SW S (mm)41 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-35L | ŘadaL | Trubka D3 (mm)35 | Závit MM45 × 2 | Výška h1 (mm)25,0 | SW S (mm)50 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-42L | ŘadaL | Trubka D3 (mm)42 | Závit MM52 × 2 | Výška h1 (mm)25,0 | SW S (mm)60 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-6S | ŘadaS | Trubka D3 (mm)6 | Závit MM14 × 1,5 | Výška h1 (mm)16,0 | SW S (mm)17 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-8S | ŘadaS | Trubka D3 (mm)8 | Závit MM16 × 1,5 | Výška h1 (mm)16,0 | SW S (mm)19 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-10S | ŘadaS | Trubka D3 (mm)10 | Závit MM18 × 1,5 | Výška h1 (mm)17,5 | SW S (mm)22 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-12S | ŘadaS | Trubka D3 (mm)12 | Závit MM20 × 1,5 | Výška h1 (mm)18,0 | SW S (mm)24 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-14S | ŘadaS | Trubka D3 (mm)14 | Závit MM22 × 1,5 | Výška h1 (mm)20,0 | SW S (mm)27 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-16S | ŘadaS | Trubka D3 (mm)16 | Závit MM24 × 1,5 | Výška h1 (mm)21,0 | SW S (mm)30 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-20S | ŘadaS | Trubka D3 (mm)20 | Závit MM30 × 2 | Výška h1 (mm)24,0 | SW S (mm)36 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-25S | ŘadaS | Trubka D3 (mm)25 | Závit MM36 × 2 | Výška h1 (mm)26,5 | SW S (mm)46 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-30S | ŘadaS | Trubka D3 (mm)30 | Závit MM42 × 2 | Výška h1 (mm)29,5 | SW S (mm)50 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks | |
| M-38S | ŘadaS | Trubka D3 (mm)38 | Závit MM52 × 2 | Výška h1 (mm)32,5 | SW S (mm)60 | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Cena bez DPH na dotaz | Cena vč. DPH na dotaz | Dostupnost na dotaz | Mj ks |
