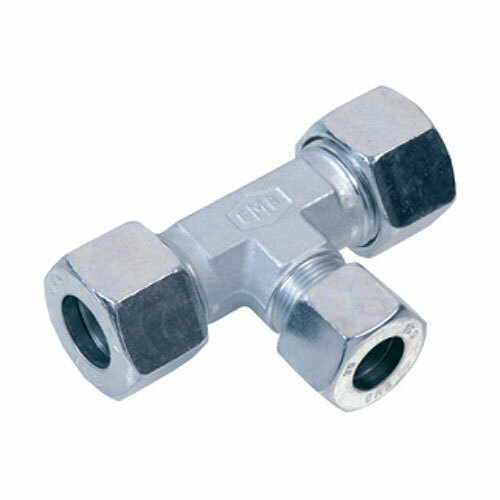

T-šroubení GR

T-šroubení GR

  • ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar)
Trubka D1
(mm)
Trubka D2
(mm)
Trubka D3
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
GR-10610L 500 10 6 10 363,53 Kč 439,87 Kč 13,98 € 16,92 € 0 ks
GR-10810L 500 10 8 10 467,48 Kč 565,65 Kč 17,98 € 21,76 € 0 ks
GR-12612L 400 12 6 12 462,17 Kč 559,23 Kč 17,78 € 21,51 € 0 ks
GR-1288L 400 12 8 8 563,48 Kč 681,81 Kč 21,67 € 26,22 € 0 ks
GR-12812L 400 12 8 12 407,89 Kč 493,55 Kč 15,69 € 18,98 € 0 ks
GR-121012L 400 12 10 12 413,86 Kč 500,77 Kč 15,92 € 19,26 € 0 ks
GR-121512L 400 12 15 12 654,20 Kč 791,58 Kč 25,16 € 30,44 € 0 ks
GR-151015L 400 15 10 15 688,64 Kč 833,25 Kč 26,49 € 32,05 € 0 ks
GR-151215L 400 15 12 15 607,19 Kč 734,70 Kč 23,35 € 28,25 € 0 ks
GR-181018L 400 18 10 18 827,03 Kč 1 000,71 Kč 31,81 € 38,49 € 0 ks
GR-181218L 400 18 12 18 844,26 Kč 1 021,55 Kč 32,47 € 39,29 € 0 ks
GR-181518L 400 18 15 18 876,03 Kč 1 060,00 Kč 33,69 € 40,76 € 0 ks
GR-221022L 250 22 10 22 1 598,43 Kč 1 934,10 Kč 61,48 € 74,39 € 0 ks
GR-221222L 250 22 12 22 1 114,40 Kč 1 348,42 Kč 42,86 € 51,86 € 0 ks
GR-221522L 250 22 15 22 1 093,21 Kč 1 322,78 Kč 42,05 € 50,88 € 0 ks
GR-221818L 250 22 18 18 1 453,44 Kč 1 758,66 Kč 55,90 € 67,64 € 0 ks
GR-221822L 250 22 18 22 1 277,95 Kč 1 546,32 Kč 49,15 € 59,47 € 0 ks
GR-281028L 250 28 10 28 2 428,76 Kč 2 938,80 Kč 93,41 € 113,03 € 0 ks
GR-281528L 250 28 15 28 1 867,27 Kč 2 259,40 Kč 71,82 € 86,90 € 0 ks
GR-282222L 250 28 22 22 2 453,28 Kč 2 968,47 Kč 94,36 € 114,18 € 0 ks
GR-282228L 250 28 22 28 1 801,71 Kč 2 180,07 Kč 69,30 € 83,85 € 0 ks
GR-12812S 630 12 8 12 938,92 Kč 1 136,09 Kč 36,11 € 43,69 € 0 ks
GR-121612S 630 12 16 12 891,92 Kč 1 079,22 Kč 34,30 € 41,50 € 0 ks
GR-16816S 630 16 8 16 954,83 Kč 1 155,34 Kč 36,72 € 44,43 € 0 ks
GR-161216S 630 16 12 16 878,02 Kč 1 062,40 Kč 33,77 € 40,86 € 0 ks
GR-162016S 400 16 20 16 1 262,07 Kč 1 527,10 Kč 48,54 € 58,73 € 0 ks
GR-201020S 400 20 10 20 1 965,26 Kč 2 377,96 Kč 75,59 € 91,46 € 0 ks
GR-201220S 400 20 12 20 1 967,92 Kč 2 381,18 Kč 75,69 € 91,58 € 0 ks
GR-201620S 400 20 16 20 1 511,69 Kč 1 829,14 Kč 58,14 € 70,35 € 0 ks
GR-202520S 400 20 25 20 1 952,69 Kč 2 362,75 Kč 75,10 € 90,87 € 0 ks
GR-251625S 400 25 16 25 1 754,70 Kč 2 123,19 Kč 67,49 € 81,66 € 0 ks
GR-252025S 400 25 20 25 1 910,32 Kč 2 311,49 Kč 73,47 € 88,90 € 0 ks
XGR-10610L 500 10 6 10 307,23 Kč 371,75 Kč 11,82 € 14,30 € 0 ks
XGR-10810L 500 10 8 10 409,88 Kč 495,95 Kč 15,76 € 19,07 € 0 ks
XGR-12612L 400 12 6 12 396,64 Kč 479,93 Kč 15,26 € 18,46 € 0 ks
XGR-1288L 400 12 8 8 503,24 Kč 608,92 Kč 19,36 € 23,43 € 0 ks
XGR-12812L 400 12 8 12 341,02 Kč 412,63 Kč 13,12 € 15,88 € 0 ks
XGR-121012L 400 12 10 12 344,97 Kč 417,41 Kč 13,27 € 16,06 € 0 ks
XGR-121512L 400 12 15 12 570,78 Kč 690,64 Kč 21,95 € 26,56 € 0 ks
XGR-151015L 400 15 10 15 603,89 Kč 730,71 Kč 23,23 € 28,11 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
