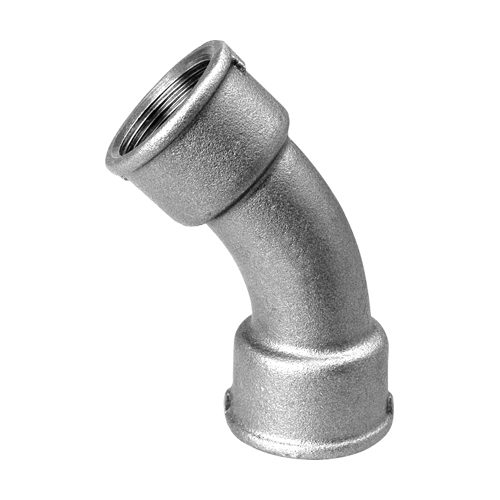

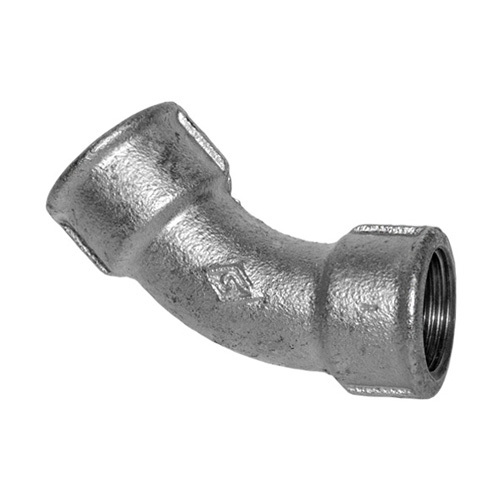

Oblouky 45° RA041 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

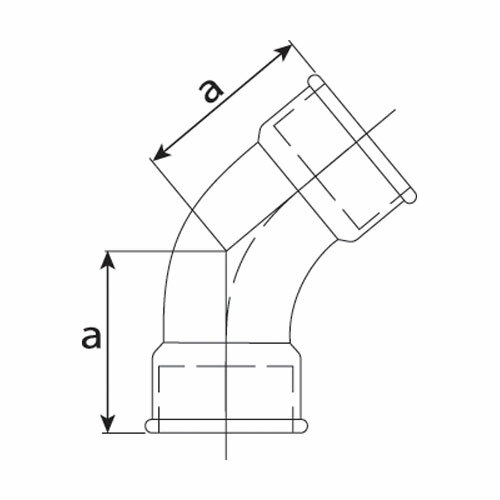

| Obj. č. | Závit |
a (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA041-14 | 1/4" | 26,0 | 82,89 Kč | 100,30 Kč | 3,19 € | 3,86 € | 0 | ks | |
| RA041-38 | 3/8" | 30,0 | 83,50 Kč | 101,04 Kč | 3,21 € | 3,88 € | 0 | ks | |
| RA041-12 | 1/2" | 36,0 | 79,81 Kč | 96,57 Kč | 3,07 € | 3,71 € | 0 | ks | |
| RA041-34 | 3/4" | 43,0 | 101,31 Kč | 122,59 Kč | 3,90 € | 4,72 € | 1 - 2 | ks | |
| RA041-10 | 1" | 51,0 | 128,92 Kč | 155,99 Kč | 4,96 € | 6,00 € | 0 | ks | |
| RA041-54 | 1 1/4" | 64,0 | 231,44 Kč | 280,04 Kč | 8,90 € | 10,77 € | 0 | ks | |
| RA041-15 | 1 1/2" | 68,0 | 305,72 Kč | 369,92 Kč | 11,76 € | 14,23 € | 0 | ks | |
| RA041-20 | 2" | 81,0 | 429,13 Kč | 519,25 Kč | 16,51 € | 19,98 € | 0 | ks | |
| RA041-25 | 2 1/2" | 99,0 | 847,20 Kč | 1 025,11 Kč | 32,58 € | 39,42 € | 0 | ks | |
| RA041-30 | 3" | 113,0 | 1 079,88 Kč | 1 306,65 Kč | 41,53 € | 50,25 € | 0 | ks | |
| RA041-40 | 4" | 142,0 | 2 401,65 Kč | 2 906,00 Kč | 92,37 € | 111,77 € | 0 | ks |
