Úhlová šroubení SBEX-M

Úhlová šroubení SBEX-M

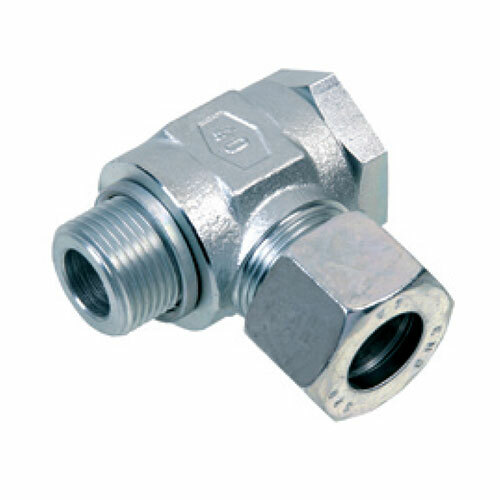

  • šroubení z nerezové oceli 1.4571 s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
1 2
Obj. č. Tlak PN
(bar)
Závit G Trubka D
(mm)
Délka L2
(mm)
Výška L3
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Dostupnost Mj
SBEX-M6L Tlak PN (bar)315 Závit GM10 × 1 Trubka D (mm)6 Délka L2 (mm)27,0 Výška L3 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M8L Tlak PN (bar)315 Závit GM12 × 1,5 Trubka D (mm)8 Délka L2 (mm)29,0 Výška L3 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M10L Tlak PN (bar)315 Závit GM14 × 1,5 Trubka D (mm)10 Délka L2 (mm)30,0 Výška L3 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M12L Tlak PN (bar)315 Závit GM16 × 1,5 Trubka D (mm)12 Délka L2 (mm)33,0 Výška L3 (mm)36,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M15L Tlak PN (bar)315 Závit GM18 × 1,5 Trubka D (mm)15 Délka L2 (mm)36,0 Výška L3 (mm)39,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M18L Tlak PN (bar)315 Závit GM22 × 1,5 Trubka D (mm)18 Délka L2 (mm)37,0 Výška L3 (mm)45,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M28L Tlak PN (bar)160 Závit GM33 × 2 Trubka D (mm)28 Délka L2 (mm)49,0 Výška L3 (mm)66,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M35L Tlak PN (bar)160 Závit GM42 × 2 Trubka D (mm)35 Délka L2 (mm)58,0 Výška L3 (mm)76,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M42L Tlak PN (bar)160 Závit GM48 × 2 Trubka D (mm)42 Délka L2 (mm)63,0 Výška L3 (mm)87,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M6S Tlak PN (bar)630 Závit GM12 × 1,5 Trubka D (mm)6 Délka L2 (mm)31,0 Výška L3 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M8S Tlak PN (bar)630 Závit GM14 × 1,5 Trubka D (mm)8 Délka L2 (mm)31,0 Výška L3 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M10S Tlak PN (bar)630 Závit GM16 × 1,5 Trubka D (mm)10 Délka L2 (mm)35,0 Výška L3 (mm)36,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M12S Tlak PN (bar)630 Závit GM18 × 1,5 Trubka D (mm)12 Délka L2 (mm)36,0 Výška L3 (mm)39,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M14S Tlak PN (bar)630 Závit GM20 × 1,5 Trubka D (mm)14 Délka L2 (mm)40,0 Výška L3 (mm)48,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M16S Tlak PN (bar)400 Závit GM22 × 1,5 Trubka D (mm)16 Délka L2 (mm)40,0 Výška L3 (mm)45,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M20S Tlak PN (bar)400 Závit GM27 × 2 Trubka D (mm)20 Délka L2 (mm)48,0 Výška L3 (mm)53,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M30S Tlak PN (bar)400 Závit GM42 × 2 Trubka D (mm)30 Délka L2 (mm)64,0 Výška L3 (mm)76,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
SBEX-M38S Tlak PN (bar)315 Závit GM48 × 2 Trubka D (mm)38 Délka L2 (mm)72,0 Výška L3 (mm)87,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XSBEX-M6L Tlak PN (bar)315 Závit GM10 × 1 Trubka D (mm)6 Délka L2 (mm)27,0 Výška L3 (mm)24,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XSBEX-M8L Tlak PN (bar)315 Závit GM12 × 1,5 Trubka D (mm)8 Délka L2 (mm)29,0 Výška L3 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
1 2
Katalogový list kl-436 (204 kB)
