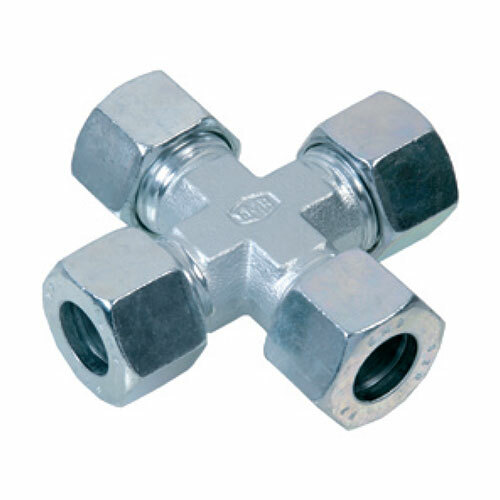

X-šroubení H

X-šroubení H

  • ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
Obj. č. Tlak PN
(bar)
Trubka D
(mm)
Délka L2
(mm)
SW S1
(mm)
SW S2
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
H-6L 500 6 27,0 14 12 542,43 Kč 656,34 Kč 20,86 € 25,24 € 0 ks
H-8L 500 8 29,0 17 12 571,01 Kč 690,92 Kč 21,96 € 26,57 € 0 ks
H-10L 500 10 30,0 19 14 606,90 Kč 734,35 Kč 23,34 € 28,24 € 0 ks
H-12L 400 12 32,0 22 17 672,72 Kč 813,99 Kč 25,87 € 31,30 € 0 ks
H-15L 400 15 36,0 27 19 796,34 Kč 963,57 Kč 30,63 € 37,06 € 0 ks
H-18L 400 18 40,0 32 24 1 032,33 Kč 1 249,12 Kč 39,71 € 48,05 € 0 ks
H-22L 250 22 44,0 36 27 1 653,19 Kč 2 000,36 Kč 63,58 € 76,93 € 0 ks
H-28L 250 28 47,0 41 36 1 980,25 Kč 2 396,10 Kč 76,16 € 92,15 € 0 ks
H-35L 250 35 56,0 50 41 2 738,70 Kč 3 313,83 Kč 105,33 € 127,45 € 0 ks
H-42L 250 42 63,0 60 50 4 207,10 Kč 5 090,59 Kč 161,81 € 195,79 € 0 ks
H-6S 800 6 31,0 17 12 605,56 Kč 732,73 Kč 23,29 € 28,18 € 0 ks
H-8S 800 8 32,0 19 14 664,73 Kč 804,32 Kč 25,57 € 30,94 € 0 ks
H-10S 800 10 34,0 22 17 723,90 Kč 875,92 Kč 27,84 € 33,69 € 0 ks
H-12S 630 12 38,0 24 17 759,79 Kč 919,35 Kč 29,22 € 35,36 € 0 ks
H-16S 630 16 43,0 30 24 1 107,45 Kč 1 340,01 Kč 42,59 € 51,53 € 0 ks
H-20S 400 20 48,0 36 27 1 591,37 Kč 1 925,56 Kč 61,21 € 74,06 € 0 ks
H-25S 400 25 54,0 46 36 1 978,25 Kč 2 393,68 Kč 76,09 € 92,07 € 0 ks
H-30S 400 30 62,0 50 41 2 685,52 Kč 3 249,48 Kč 103,29 € 124,98 € 0 ks
H-38S 400 38 72,0 60 50 4 262,28 Kč 5 157,36 Kč 163,93 € 198,36 € 0 ks
XH-6L 500 6 27,0 14 12 473,30 Kč 572,69 Kč 18,20 € 22,02 € 0 ks
XH-8L 500 8 29,0 17 12 495,90 Kč 600,04 Kč 19,07 € 23,07 € 0 ks
XH-10L 500 10 30,0 19 14 523,14 Kč 633,00 Kč 20,12 € 24,35 € 0 ks
XH-12L 400 12 32,0 22 17 570,33 Kč 690,10 Kč 21,94 € 26,55 € 0 ks
XH-15L 400 15 36,0 27 19 661,42 Kč 800,32 Kč 25,44 € 30,78 € 0 ks
XH-18L 400 18 40,0 32 24 802,33 Kč 970,82 Kč 30,86 € 37,34 € 0 ks
XH-22L 250 22 44,0 36 27 1 340,11 Kč 1 621,53 Kč 51,54 € 62,36 € 0 ks
XH-28L 250 28 47,0 41 36 1 453,77 Kč 1 759,06 Kč 55,91 € 67,65 € 0 ks
XH-35L 250 35 56,0 50 41 2 016,14 Kč 2 439,53 Kč 77,54 € 93,82 € 0 ks
XH-42L 250 42 63,0 60 50 3 376,84 Kč 4 085,98 Kč 129,88 € 157,15 € 0 ks
XH-6S 800 6 31,0 17 12 537,09 Kč 649,88 Kč 20,66 € 25,00 € 0 ks
XH-8S 800 8 32,0 19 14 584,31 Kč 707,02 Kč 22,47 € 27,19 € 0 ks
XH-10S 800 10 34,0 22 17 626,19 Kč 757,69 Kč 24,08 € 29,14 € 0 ks
XH-12S 630 12 38,0 24 17 640,14 Kč 774,57 Kč 24,62 € 29,79 € 0 ks
XH-16S 630 16 43,0 30 24 865,49 Kč 1 047,24 Kč 33,29 € 40,28 € 0 ks
XH-20S 400 20 48,0 36 27 1 245,71 Kč 1 507,31 Kč 47,91 € 57,97 € 0 ks
XH-25S 400 25 54,0 46 36 1 385,98 Kč 1 677,04 Kč 53,31 € 64,51 € 0 ks
XH-30S 400 30 62,0 50 41 1 927,07 Kč 2 331,75 Kč 74,12 € 89,69 € 0 ks
XH-38S 400 38 72,0 60 50 3 184,07 Kč 3 852,72 Kč 122,46 € 148,18 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
