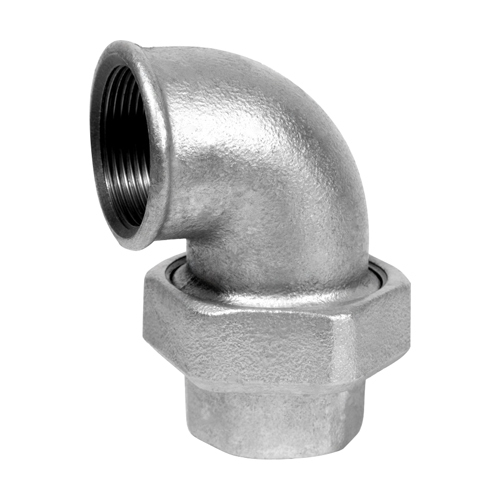

Šroubení úhlové ploché RA095
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | Závit |
a
(mm) |
c
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA095-38 | Závit3/8" | a (mm)52,0 | c (mm)25 | Cena bez DPH 184,87 Kč | Cena vč. DPH 223,69 Kč | Cena bez DPH 7,11 € | Cena vč. DPH 8,60 € | Dostupnost na dotaz | Mj ks | |
| RA095-12 | Závit1/2" | a (mm)58,0 | c (mm)28 | Cena bez DPH 143,94 Kč | Cena vč. DPH 174,17 Kč | Cena bez DPH 5,54 € | Cena vč. DPH 6,70 € | Dostupnost na dotaz | Mj ks | |
| RA095-34 | Závit3/4" | a (mm)62,0 | c (mm)33 | Cena bez DPH 157,57 Kč | Cena vč. DPH 190,66 Kč | Cena bez DPH 6,06 € | Cena vč. DPH 7,33 € | Dostupnost na dotaz | Mj ks | |
| RA095-10 | Závit1" | a (mm)72,0 | c (mm)38 | Cena bez DPH 196,66 Kč | Cena vč. DPH 237,96 Kč | Cena bez DPH 7,56 € | Cena vč. DPH 9,15 € | Dostupnost na dotaz | Mj ks | |
| RA095-54 | Závit1 1/4" | a (mm)82,0 | c (mm)45 | Cena bez DPH 341,82 Kč | Cena vč. DPH 413,60 Kč | Cena bez DPH 13,15 € | Cena vč. DPH 15,91 € | Dostupnost na dotaz | Mj ks | |
| RA095-15 | Závit1 1/2" | a (mm)90,0 | c (mm)50 | Cena bez DPH 478,95 Kč | Cena vč. DPH 579,53 Kč | Cena bez DPH 18,42 € | Cena vč. DPH 22,29 € | Dostupnost na dotaz | Mj ks | |
| RA095-20 | Závit2" | a (mm)100,0 | c (mm)58 | Cena bez DPH 713,44 Kč | Cena vč. DPH 863,26 Kč | Cena bez DPH 27,44 € | Cena vč. DPH 33,20 € | Dostupnost na dotaz | Mj ks |
